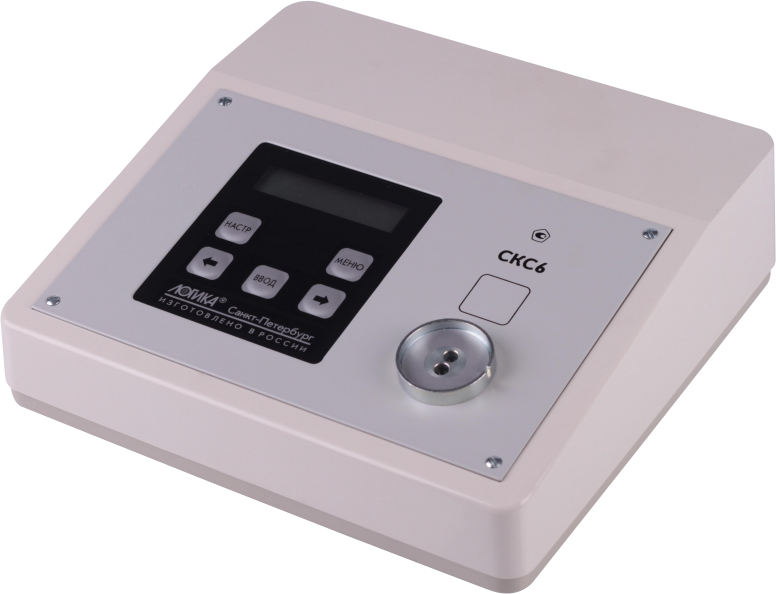

СКС6

ОПИСАНИЕ

Назначение и область применения

Стенд является специализированным средством измерений, предназначенным для поверки и контроля приборов СПГ741, СПГ761-СПГ763, СПЕ542, СПТ941-СПТ943, СПТ961, СПТ961М.

Использование стенда в поверочных схемах позволяет отказаться от применения дорогостоящих универсальных средств измерений: калибраторов тока, вольтметров, образцовых катушек и магазинов сопротивлений, генераторов импульсов, частотомеров.

При работе под управлением компьютера стенд обеспечивает автоматизацию выполнения рутинных операций поверки.

Функциональные возможности

Для поверки и контроля приборов стенд способен формировать ряд выходных сигналов постоянного тока, сопротивления и частоты, генерировать импульсные пакеты, измерять период входной импульсной последовательности и контролировать состояние двухпозиционных сигналов.

Для соединения стенда с поверяемым прибором используются специальные коннекторы (соединительные кабели), номенклатура которых в каждом случае определятся типом поверяемого прибора.

Управление режимами работы стенда осуществляется с клавиатуры лицевой панели, служебные сообщения отображаются на встроенном табло.

Стенд оснащен оптическим коммуникационным портом, через который, посредством адаптера АПС70, осуществляется связь с персональным компьютером.

Последний в этом случае может брать на себя полное управление работой стенда, используя установленный набор команд.

Описание протокола обмена предоставляется по запросу.

В качестве источников выходных сигналов стенд содержит: четыре пары генераторов тока I, для каждой из которых могут быть установлены значения: 0,025; 1,0; 2,5; 4,0; 5,0; 10,0; 15,0; 20,0 мА.

Каждый генератор допускает работу с сопротивлением нагрузки от нуля до 425 Ом; генератор сопротивления R, имитирующий четырехвыводной резистор с электронной перестройкой, позволяющей выбрать любое значение из ряда: 51,0; 79,7; 95,1; 110,4; 125,8; 141,2; 232,0; 673,3 Ом.

Предельная величина тока, протекающего через резистор (источник этого тока - поверяемый прибор), составляет 10 мА; два генератора частоты F, которые могут быть переведены в режим формирования пакетов импульсов.

В режиме генерации непрерывных импульсных последовательностей возможен выбор значений: 0,610351; 1,220703; 2,441405; 4,882812; 9,765625; 19,53125; 78,125; 312,5; 1250,0; 10000,0 Гц.

Количество импульсов в пакете может быть задано из ряда: 16; 64; 256; 1024; 2048; 7200; 9192; 18384; 65535.

Выходные цепи генераторов выполнены по схеме с открытым коллектором.

Предельное коммутируемое напряжение - 36 В, ток - 400 мА, остаточное напряжение в состоянии "замкнуто" - не более 1,1 В при токе 20 мА, ток утечки в состоянии "разомкнуто" - не более 0,1 мА.

Для измерения и контроля стенд имеет: вход измерения периода следования импульсов в диапазоне от 0,1 до 3200 мс.

Этот вход рассчитан на прием прямоугольных импульсов положительной полярности амплитудой от 8 до 15 В, а также дискретных сигналов "замкнуто/разомкнуто" с параметрами: остаточное напряжение в состоянии "замкнуто" - не более 1,5 В при токе 2 мА, ток утечки в состоянии "разомкнуто" - не более 0,5 мА при напряжении 18 В девять специальных входов, которые обеспечивают контроль состояния двухпозиционных сигналов "замкнуто/разомкнуто" с характеристиками: остаточное напряжение в состоянии "замкнуто" - не более 2,5 В при токе 4 мА, ток утечки в состоянии "разомкнуто" - не более 0,1 мА при напряжении 18 В.
