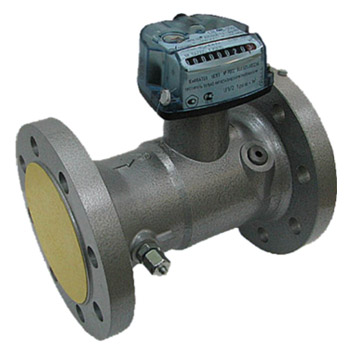

Назначение: Счётчики предназначены для измерения объёма природного газа и других неагрессивных сухих газов в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов в газовой и других областях промышленности на газораспределительных станциях, газораспределительных пунктах, котельных и других узлах учета.
Конструктивные особенности: Счетчики собраны на Российском предприятии из немецких комплектующих по технологии "Actaris Metering Systems";
Являются аналогом счетчиков TZ Fluxi 2000;
Корпус из алюминиевого сплава; Встроенный струевыпрямитель;
Встроенный импульсный выход;
Корпус имеет два штуцера с резьбой дляподсоединения датчика давления и датчика температуры;
Прямые участки при монтаже счетчика - 2 Ду перед счетчиком и 1 Ду после;
Возможность установки на вертикальном участке ;
Диаметр условного прохода многопараметрического датчика: 50, 80, 100, 150 мм.
Пределы измерений расхода при рабочих условиях: 8...1600 м3/ч.
Динамический диапазон по расходу - от 1:10 до 1:30.
Температурный диапазон -30 ... +60 °С.
Межповерочный интервал - 6 лет.
Принцип действия счетчика основан на использовании энергии потока газа для вращения первичного преобразователя расхода счетчика – турбины.
- Газ направляется через струевыпрямитель на турбину и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает количество прошедшего через счетчик газа в м3 в рабочих условиях.
- Магнитный датчик импульсов обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства, которые могут быть подключены к контактам разъема счетчика, количество импульсов пропорционально объему газа прошедшему через счетчик в м3 в рабочих условиях.
- Отсчетное устройство имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.
- При появлении мощного внешнего магнитного поля контакты одного из герконов размыкаются, что может быть использовано для сигнализации об аварии или несанкционированном вмешательстве.
|
Обозначение счетчика |
Максимальный расход, Q макс, м3/ч |
Минимальный расход, Qмин., м3/ч |
Количество газа, соответствующее 1 импульсу магнитного датчика, м3/имп. |
Диаметр условного прохода, Ду, мм |
|
СТГ-50-100 |
100 |
10 |
0,1 |
50 |
|
СТГ-80-160 |
160 |
8 |
1,0 |
80 |
|
СТГ-100-250 |
250 |
13 |
1,0 |
100 |
|
СТГ-150-650 |
650 |
32 |
1,0 |
150 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||
|
№ п/п |
Наименование параметра |
Величина или параметр |
|
1 |
Измеряемая среда |
Природный газ по ГОСТ 5542-87, азот, воздух |
|
2 |
Максимальное давление, МПа (кгс/см3) |
1,6 (16) |
|
3 |
Рабочее давление, МПа (кгс/см3), не более |
1,2 (12) |
|
4 |
Температура измеряемой среды и окружающего воздуха, С |
-30 … +60 |
|
5 |
Пределы допускаемой основной и относительной погрешности, %:
от Qmin до 0,2 Qmax |
±2 |
|
6 |
Порог чувствительности:
- для счетчиков СТГ-50-100, м3/ч, не более |
0,033 Qmax |
|
7 |
Емкость восьмиразрядного отсчетного устройства
для счетчиков СТГ-50-100, м3 |
9999999,99 |
|
8 |
Цена деления последнего ролика:
- для счетчиков СТГ-50-100, м3 |
0,002 |
|
9 |
Условия эксплуатации:
- температура окружающего воздуха, С |
от-30 до + 60 |
|
10 |
Межповерочный интервал, лет |
6 |
|
11 |
Комплектность |
Разъем "Binder" (шести полюсная розетка) |
|
12 |
По отдельному заказу: |
Комплект монтажных деталей (прямые участки). Гильза под термометр |
|
13 |
Срок службы, лет, не менее |
12 |
