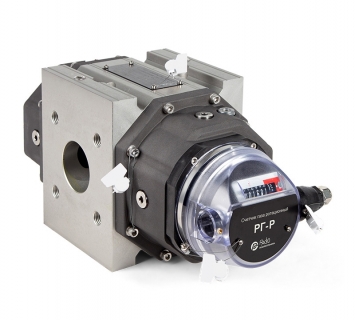

Ротационные счетчики газа РГ-Р

Назначение

Ротационный счетчик газа РГ-Р предназначен для коммерческого либо технологического измерения (учета) очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения. Счетчики могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.

Благодаря низкой потере давления ротационные счетчики РГ-Р подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах с низким давлением газа.

Технические характеристики

• Размер счетчика от G16 до G1000.
• Расход от 0,4 до 1600 м³/ч.
• Условный диаметр от DN 50 до DN 200.
• Рабочее давление Pn16.
• Диапазон измерения — до 1:250.
• После установки не требуется специального обслуживания кроме замены масла не реже одного раза в 5 лет
• Корпус измерителя изготовлен из анодированного высокопрочного алюминия.
• Счетная голова изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению.
• Счетная голова вращается на 355°.
• Не требуется установки прямых участков до и после счетчика.
• Возможен горизонтальный и вертикальный монтаж счетчика.

Ротационный счетчик газа РГ-Р отображает рабочий объем газа с помощью восьмиразрядного счетного механизма. С помощью НЧ датчика импульсов рабочий объем газа может быть передан на электронный корректор объема газа для приведения к стандартным условиям.

Ротационный счетчик газа РГ-Р является счетчиком газа объемного типа. В корпусе счетчика находятся два 8-образных вращающихся ротора, не соприкасающихся друг с другом. Вращение роторов синхронизируется специальной зубчатой передачей вне измерительной камеры. При вращении роторов измерительная камера циклически заполняется и освобождается от газа, перемещая строго определенный объем газа со входа счетчика на выход.

Рабочий расход газа может передаваться на электронные корректоры объема газа с помощью низкочастотного (НЧ) датчика импульсов. В НЧ датчике импульсов размещен дополнительный контрольный геркон, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).

Допустимые пределы погрешности:

Q_min ≤ Q < 0,05 Q_max: ±2,0%

0,05 Q_max ≤ Q ≤ Q_max: ± 1,0%

По запросу:

Q_мин ≤ Q < Q_макс: ± 0,9%

Все ротационные счетчики РГ-Р изначально откалиброваны в пределах стандартных погрешностей измерения. Опционально доступно исполнение с уменьшенной величиной погрешности.

Ротационные счетчики РГ-Р показывают стабильные и воспроизводимые результаты измерений. Конструкция корпуса и внутренних деталей, работающих под давлением, оптимизирована для обеспечения максимальной устойчивости к нагрузкам на кручение и изгиб.

Долговечность ротационного счетчика РГ-Р обеспечивается высококачественным шарикоподшипниками и высокоточной обработкой корпуса и всех движущихся частей. Роторы перед сборкой счетчика подвергается динамической балансировке. После механической обработки все алюминиевые детали, включая роторы, подвергаются твердому анодированию для повышения устойчивости к механическому износу и химическим воздействиям, что обеспечивает длительный срок службы счетчика и стабильность его метрологических характеристик.

Основная информация по ротационным счетчикам газа РГ-Р

Габаритные и присоединительные размеры

Размеры корпуса для ротационных счетчиков газа РГ-Р от G16 до G400 (DN 100)

* Типоразмеры G16, G25, G100 имеют компактные исполнения при одинаковом DN с базовым  исполнением.
