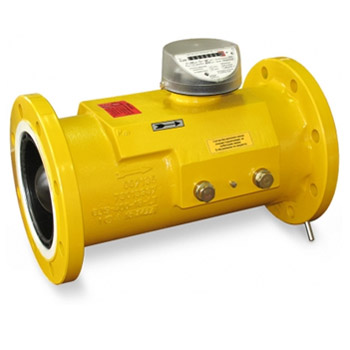

Измерение объема плавно меняющихся потоков очищенных и осушенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др.) при использовании их в установках промышленных и коммунальных предприятий (для учета расхода газа при коммерческих операциях)
Основные характеристики:
- Диапазон рабочих расходов: от 5 м3/ч до 6500 м3/ч.
- Диаметр условного прохода: от Ду50 до Ду300.
- Максимальное рабочее давление газа: 1,6 МПа; 6,3 МПа; 10 МПа - в зависимости от типоразмера счетчика.
- Межповерочный интервал: 10 лет.
Диапазон измерений Qmin/Qmax:
- 1:20 (1:30) – для счетчиков исполнения «1»;
- до 1/80 – для счетчиков исполнения «2» и «2У» в зависимости от рабочего давления.
Диапазон температуры:
- окружающей среды от -40 °С до +70 °С;
- измеряемой среды от -30 °С до +60 °С.
Пределы допускаемой относительной погрешности
- для TRZ G160 Ду80 – TRZ G4000 Ду300 исполнения «1» и «2»:
- 1% в диапазоне расходов от 0,1Qmax до Qmax,
- 2% в диапазоне расходов от Qmin до 0,1Qmax;
- для TRZ G65 Ду50 исполнения «1»:
- 1% в диапазоне расходов от 0,2Qmax до Qmax,
- 2% в диапазоне расходов от Qmin до 0,2Qmax;
- для TRZ G160 Ду80 – TRZ G4000 Ду300 исполнения «2У»:
- 0,9% в диапазоне расходов от Qmin до Qmax.
|
Типоразмер
|
Условный проход Ду, мм
|
Макс. расход Qmax, м3/ч
|
Минимальный расход Qmin, м3/ч и диапазон измерений расхода (Qmin/Qmax) при избыточном давлении Pизб, МПа |
|||
|
исполнение "1" |
исполнение "2" и исполнение "2У" |
|||||
|
Pизб |
||||||
|
Pизб < 0,3 |
0,3≤ Pизб <1 |
Pизб ≥ 1 |
||||
|
G65 |
50 |
100 |
5 (1/20) |
5 (1/20) |
||
|
G100 |
80 |
160 |
8 (1/20) |
8 (1/20) |
||
|
G160 |
80 |
250 |
13 (1/20) |
13 (1/20) |
5 (1/50) |
|
|
G250 |
80 |
400 |
20 (1/20) 13 (1/30)* |
20 (1/20) 13 (1/30)** |
8 (1/50) |
5 (1/80)
|
|
G160
|
100
|
250
|
13 (1/20)
|
13 (1/20)
|
||
|
G250
|
100
|
400
|
20 (1/20)
|
20 (1/20)
|
13 (1/30)
|
8 (1/50)
|
|
G400
|
100
|
650
|
32 (1/20) 20 (1/30)* |
32 (1/20) 20 (1/30)** |
13 (1/50)
|
8 (1/80)
|
|
G250 |
150 |
400 |
20 (1/20) |
20 (1/20) |
||
|
G400 |
150 |
650 |
32 (1/20) |
32 (1/20) |
20 (1/30) |
13 (1/50) |
|
G650 |
150 |
1000 |
50 (1/20) 32 (1/30)* |
50 (1/20) 32 (1/30)** |
20 (1/50) |
13 (1/80) |
|
G1000 |
150 |
1600 |
80 (1/20) 50 (1/30)* |
80 (1/20) 50 (1/30)** |
32 (1/50) |
20 (1/80) |
|
G650 |
200 |
1000 |
50 (1/20) |
50 (1/20) |
||
|
G1000 |
200 |
1600 |
80 (1/20) |
80 (1/20) |
50 (1/30) |
32 (1/50) |
|
G1600 |
200 |
2500 |
130 (1/20) 80 (1/30)* |
130 (1/20) 80 (1/30)** |
50 (1/50)
|
32 (1/80)
|
|
G1000 |
250 |
1600 |
80 (1/20) |
80 (1/20) |
||
|
G1600 |
250 |
2500 |
130 (1/20) |
130 (1/20) |
80 (1/30) |
50 (1/50) |
|
G2500 |
250 |
4000 |
200 (1/20) 130 (1/30)* |
200 (1/20) 130 (1/30)** |
80 (1/50) |
50 (1/80) |
|
G2500 |
300 |
4000 |
200 (1/20) |
200 (1/20) |
130 (1/30) |
80 (1/50) |
|
G4000 |
300 |
6500 |
320 (1/20) 200 (1/30)* |
320 (1/20) 200(1/30)** |
|
|
* — Поставляется по специальному заказу.
** — Поставляется по специальному заказу; не имеет исполнения "2У".
