Описание
Блок реле БР 2.0(далее блок) предназначен для работы в составе систем автономного контроля загазованности исп. «А». Блок имеет 6 групп переключаемых контактов с допустимой нагрузкой 125 В, 0,5 А переменного тока или 30 В, 1А постоянного тока. Блок предназначен для передачи сигналов и состояния системы автономного контроля загазованности (аварии, состояние клапана) на контрольные пульты, универсальные GSM модули и другое оборудование сторонних производителей, оснащенное входами типа «сухой контакт».

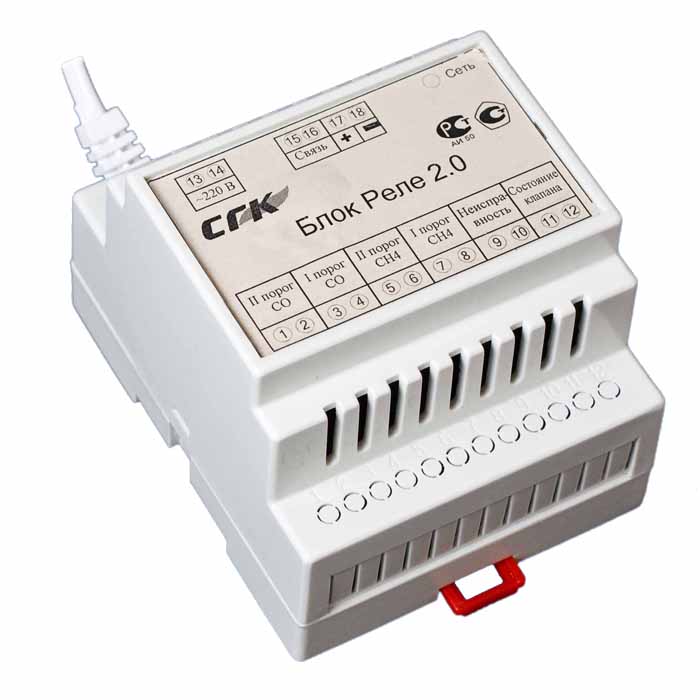

Блок имеет 6 групп (по два) переключаемых контактов сверхминиатюрных реле. Сработка (замыкание контактов) каждого реле запрограммирована на определенную аварию. Соответствия контактов реле и аварий смотрите в таблице или на рисунке 1 в руководстве по эксплуатации.
|
№
|
№Реле
|
Аварии
|
|
1
|
1
|
Второй порог загазованности СО
|
|
2
| ||
|
3
|
2
|
Первый порог загазованности СО
|
|
4
| ||
|
5
|
3
|
Второй порог загазованности СН4
|
|
6
| ||
|
7
|
4
|
Первый порог загазованности СН4
|
|
8
| ||
|
9
|
5
|
Неисправность(обрыв межблочного соединения сигнализаторов, обрыв клапана, обрыв датчика загазованности, КЗ датчика)
|
|
10
| ||
|
11
|
6
|
Состояние клапана(если клапан закрыт- реле замкнуто)
|
|
12
|
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Напряжение питания переменного тока, В | 220±20% |
| Потребляемая мощность, Вт, не более | 4 |
| Тип интерфейса блока | RS- 485 |
| Класс защиты оболочки | IP20 |
| Рабочий диапазон температур, ºС | 0-40 |
| Габаритные размеры, мм, не более | 95×75×65 |
| Масса, кг, не более | 0.3 |
