Описание

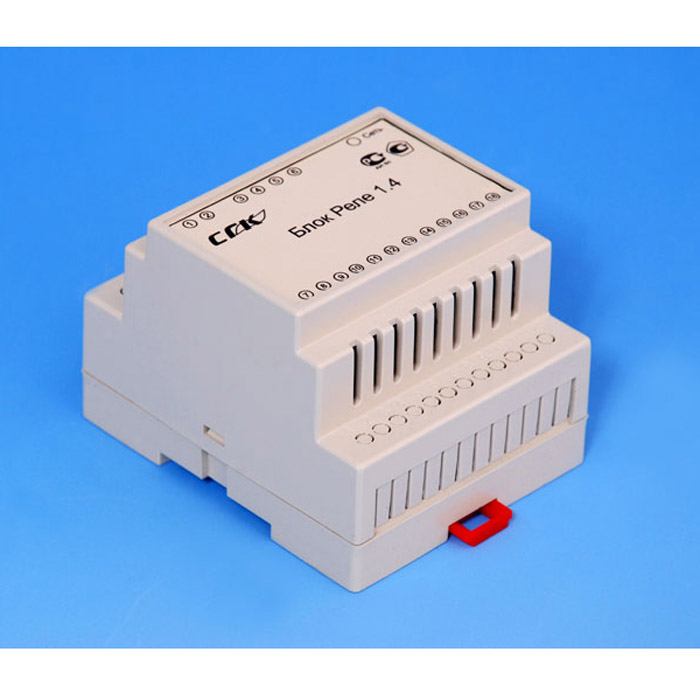

Блок реле БР1.4 предназначен для работы в составе систем автономного контроля загазованности исп. А и Б. Блок имеет 4 группы переключаемых контактов с допустимой нагрузкой 220 В, 50 Гц , 3 А переменного тока. Блок предназначен для подключения нагрузок переменного тока , например, звонков, сирен, вентиляторов,клапанов и т. д. к системам автоматического контроля загазованности исп. А, исп. Б. Блок имееет 2 группы по пять переключаемых перемычек ( джамперов ) для программирования пользователем функционального назначения групп реле. Всего имеется 5 вариантов программирования. каждого реле:
- срабатывание по второму сигнальному порогу загазованности;
- срабатывание по первому сигнальному порогу загазованности;
- срабатывание по общекотельным авариям ( в системе исп. Б );
- срабатывание по сигналу « Пожар « (в системе исп. Б );
- срабатывание по сигналу « Взлом « (в системе исп. Б ).
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Напряжение питания переменного тока, В | 220±20% |
| Потребляемая мощность, Вт, не более | 4 |
| Тип интерфейса блока | RS- 485 |
| Класс защиты оболочки | IP20 |
| Рабочий диапазон температур, ºС | 0-40 |
| Габаритные размеры, мм, не более | 95×75×65 |
| Масса, кг, не более | 0.3 |
