Описание

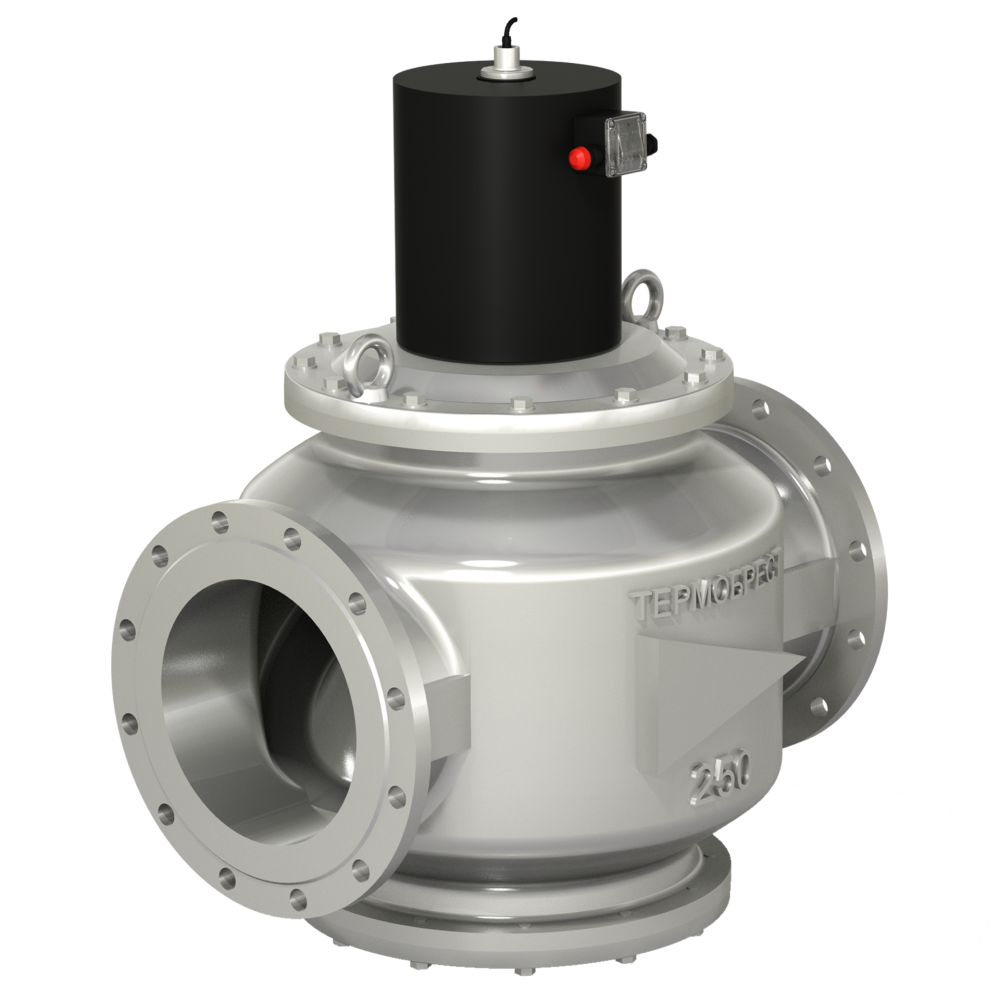

Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.
Материал корпуса:
- легированная сталь (для DN 125 - 300);
- серый или высокопрочный чугун (только для DN 150, 200).
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
Степень защиты: IP65
Частота включений, 1/час, не более: 100.
Напряжение питания: 220 В, 50 Гц.
Полный ресурс, включений, не менее:
300 000 (для DN 125, 150, 200);
100 000 (для DN 250, 300).
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
Степень защиты: IP65
Частота включений, 1/час, не более: 100.
Напряжение питания: 220 В, 50 Гц.
Полный ресурс, включений, не менее:
300 000 (для DN 125, 150, 200);
100 000 (для DN 250, 300).
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В постоянного тока
Монтажное положение: на горизонтальном трубопроводе (катушкой вверх).
|
Наименование клапана
|
DN
|
Диапазон
присоедин.
давления,
МПа
|

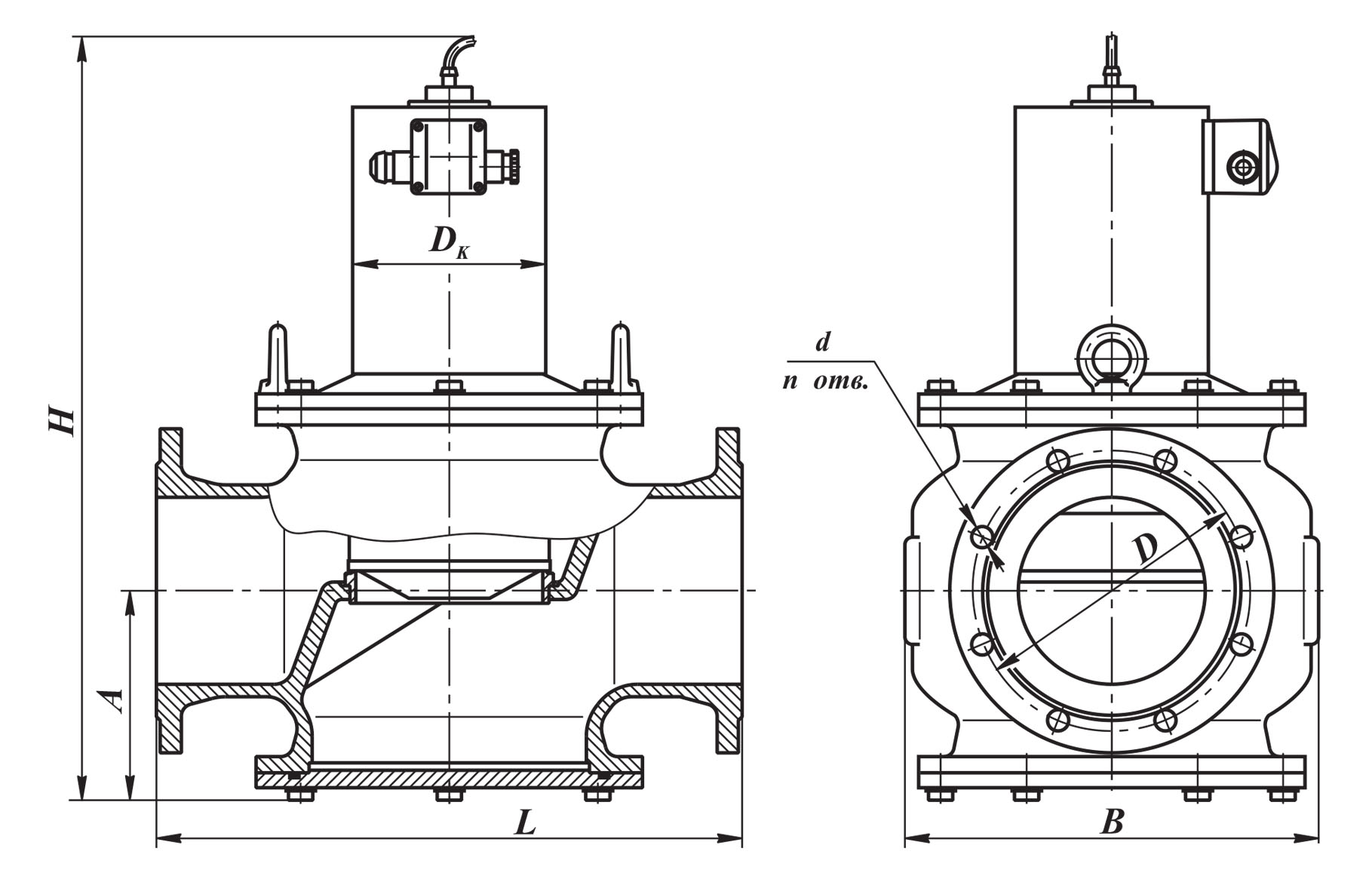

Размеры, мм
|
Потребляе-
мая
мощность,
Вт, не более*
|
Масса, кг
|
Коэффи-
циент
сопротив-
ления
| |||||||
|
L
|
B
|
Dk
|
H
|
A
| D |
d
|
n
| ||||||
|
ВН5Р-1П ст.
| 125 |
0...0,1
|
400
| 305 | 100 | 510 | 165 |
200
|
18
| 8 |
110 / 55
| 55 |
10
|
|
ВН5Р-3П ст.
|
0...0,3
| ||||||||||||
|
ВН5Р-6П ст.
|
0...0,6
| ||||||||||||
|
ВН6Р-1П ст.
|
150
|
0...0,1
|
470
|
330
|
155
|
605
| 168 | 225 |
220 / 110
|
104
|
7
| ||
|
ВН6Р-3П ст.
|
0...0,3
| ||||||||||||
|
ВН6Р-6П ст.
|
0...0,6
| ||||||||||||
|
ВН8Р-1П ст.
|
200
|
0...0,1
|
600
| 430 | 761 | 222 |
280
|
148
| 10 | ||||
|
ВН8Р-3П ст.
|
0...0,3
| ||||||||||||
|
ВН8Р-6П ст.
|
0...0,6
| ||||||||||||
|
ВН10Р-1П ст.
|
250
|
0...0,1
|
700
|
550
|
215
| 895 | 298 |
350
| 22 | 12 |
230 / 115
| 280 | |
|
ВН10Р-3П ст.
|
0...0,3
| ||||||||||||
|
ВН10Р-6П ст.
|
0...0,6
| ||||||||||||
|
ВН12Р-1П ст.
|
300
|
0...0,1
|
850
|
650
|
270
| 1110 | 330 |
400
|
350 / 175
| 420 | |||
|
ВН12Р-3П ст.
|
0...0,3
| ||||||||||||
|
ВН12Р-6П ст.
|
0...0,6
| ||||||||||||
*Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
