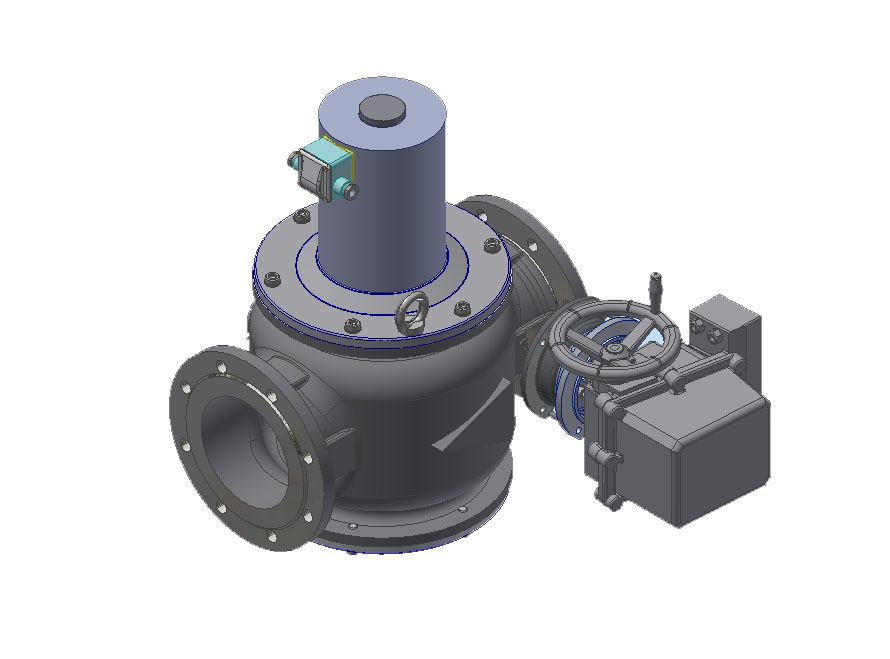

Клапаны электромагнитные двухпозиционные > Фланцевые DN 40-200, стальные, с электроприводом регулятора расхода (привод SP1-Ex) во взрывозащищенном исполнении

По запросу

Варианты цен

По запросу

Подробности

Много

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Материал корпуса:

- легированная сталь (для DN 40 - 200);

- серый или высокопрочный чугун (только для DN 150, 200)

Климатическое исполнение:

У3.1 (-30...+40 ^ОС);

У2 (-45...+40 ^ОС)

Напряжение питания:

электромагнитной катушки:

220 В, 110 В, 24 В (50 Гц),

24 В (пост, тока);

электропривода расхода: 220 В (50 Гц)

Частота включений, 1/час, не более: 40

Степень защиты клапана и электропривода: IP67

Потребляемая мощность электропривода:

не более 4 Вт.

Полный ресурс включений, не менее: 500 000

Угол поворота регулятора расхода: 90^О

Время полного хода регулятора, с: 80

Монтажное положение:

- для DN 32 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;

- для DN 65 - 200 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

Тип датчика положения:
индуктивный (выходной ключ открывается при срабатывании клапана), степень защиты IP68
Подключение датчика:
через переключающий усилитель IM1-22Ex-R.
Напряжение питания усилителя:
220...250 В переменного тока или 20...125 В постоянного тока

Наименование клапана	DN	Диапазон присоедин. давления, МПа	Размеры, мм								Потребляемая мощность, Вт, не более*	Масса, кг	Коэффи- циент сопротив- ления
			L	B	Dk	H	A	D	d	n
ВН1 1/2М-1КПЕ ст. фл.	40	0...0,1	210	160	80	470	340	100	14	4	25 / 12,5	22,0	8,0
ВН1 1/2М-2КПЕ ст. фл.		0...0,2										22,6
ВН1 1/2М-ЗКПЕ ст. фл.		0...0,3									35 / 17,5
ВН2М-1КПЕ ст. фл.	50	0...0,1	240	155		490	352	110			25 / 12,5	24,0	9,0
ВН2М-2КПЕ ст. фл.		0...0,2
ВН2М-3КПЕ ст. фл.		0...0,3									35 / 17,5	24,6
ВН2 1/2М-1КПЕ ст.	65	0...0,1	270	200	80	680	385	130			55 / 27,5	30,0	10,6
ВН2 1/2М-3КПЕ ст.		0...0,3				695					65 / 32,5	30,5
ВН3М-1КПЕ ст.	80	0...0,1	310	230	80	718	390	150	18			38,2	11,0
ВНЗМ-ЗКПЕ ст.		0...0,3			100	723					90 / 45	40,6
ВН4М-1КПЕ ст.	100	0...0,1	350	260	80	740	404	170			65 / 32,5	44,5	12,5
ВН4М-3КПЕ ст.		0...0,3			100	745					90 / 45	46,9
ВН5М-1КПЕ ст.	125	0...0,1	400	305	100	770	425	200		8	110 / 55	65	14,5
ВН5М-3КПЕ ст.		0...0,3
ВН6М-1КПЕ ст.	150	0...0,1	470	330	155	825	430	225			120 / 60	115	9,0
ВН6М-3КПЕ ст.		0...0,3
ВН8М-1КПЕ ст.	200	0...0,1	600	430		990	495	280			150 / 75	159	14,5
ВН8М-3КПЕ ст.		0...0,3
