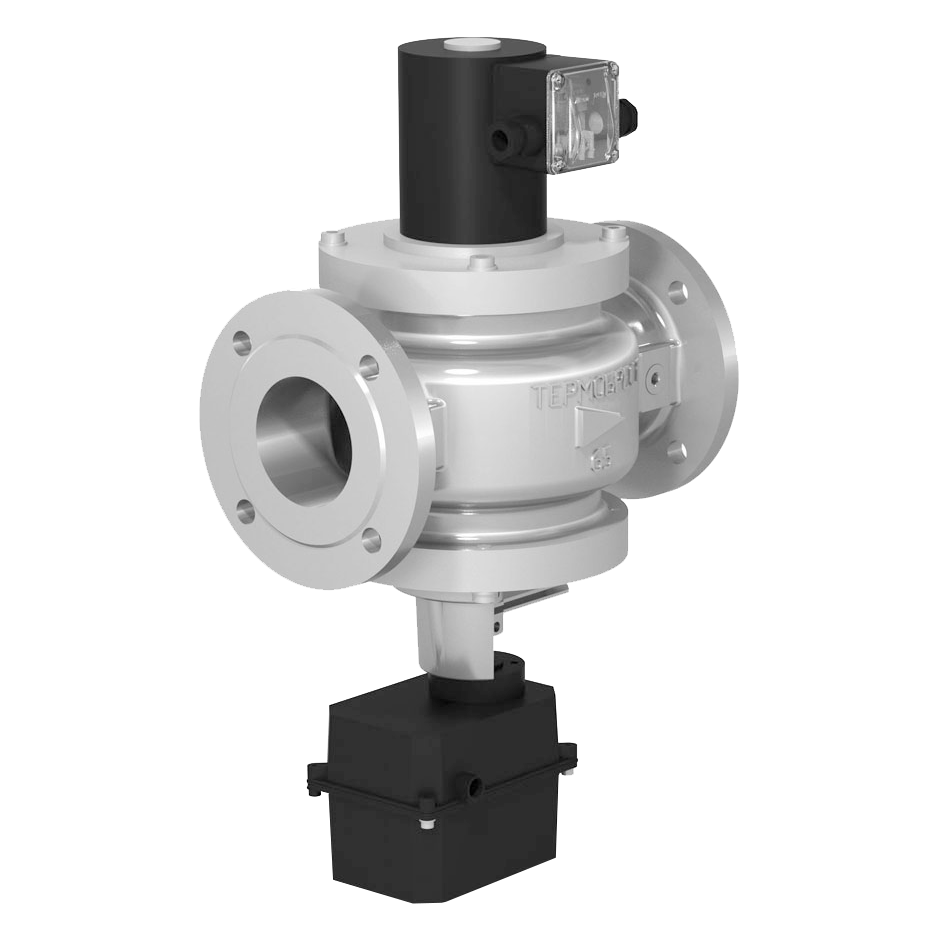

Описание

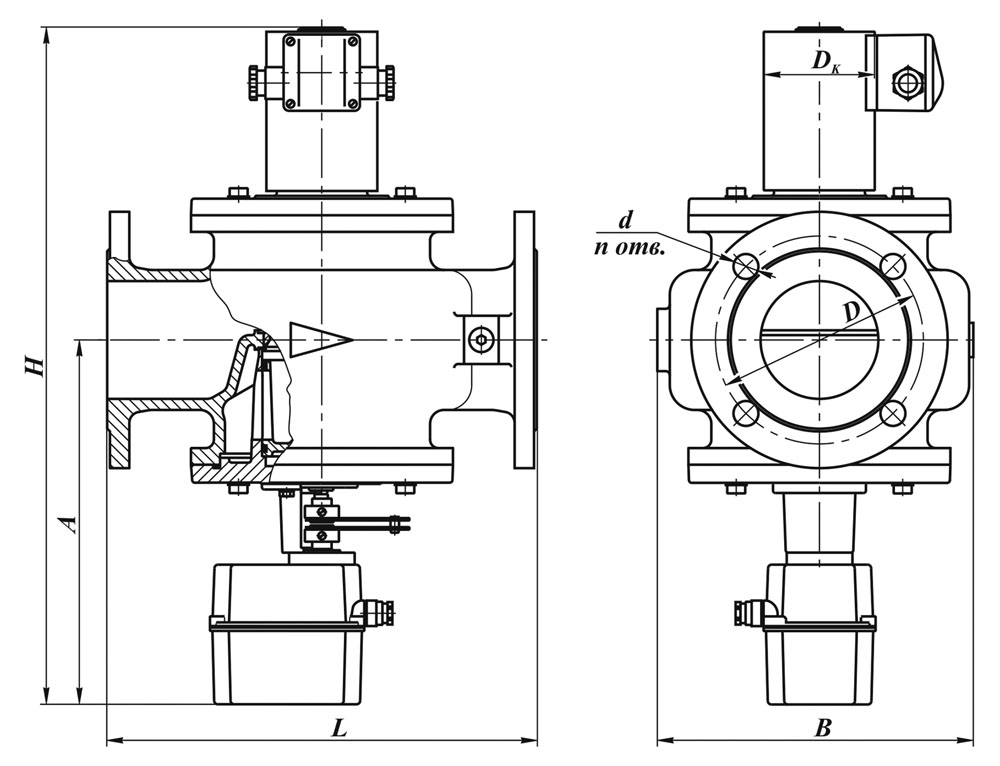

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляет-
ся изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.
Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод
заслонки; установка расхода производится с помощью установки концевых выключателей на
электроприводе).

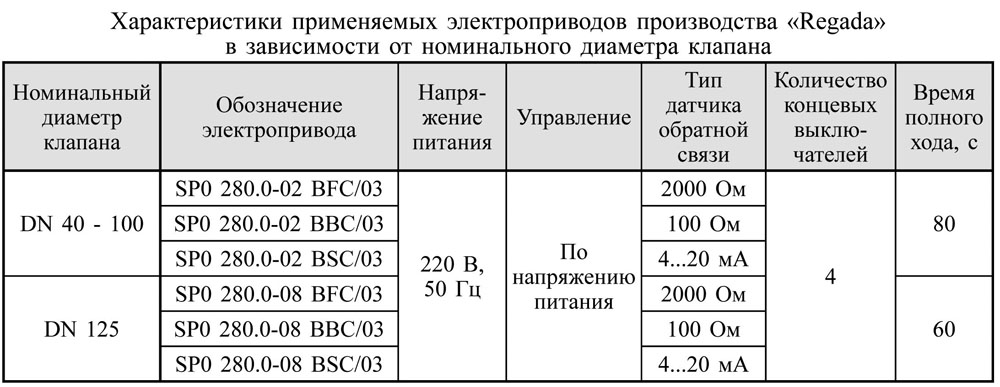

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.
ся изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.
Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод
заслонки; установка расхода производится с помощью установки концевых выключателей на
электроприводе).
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

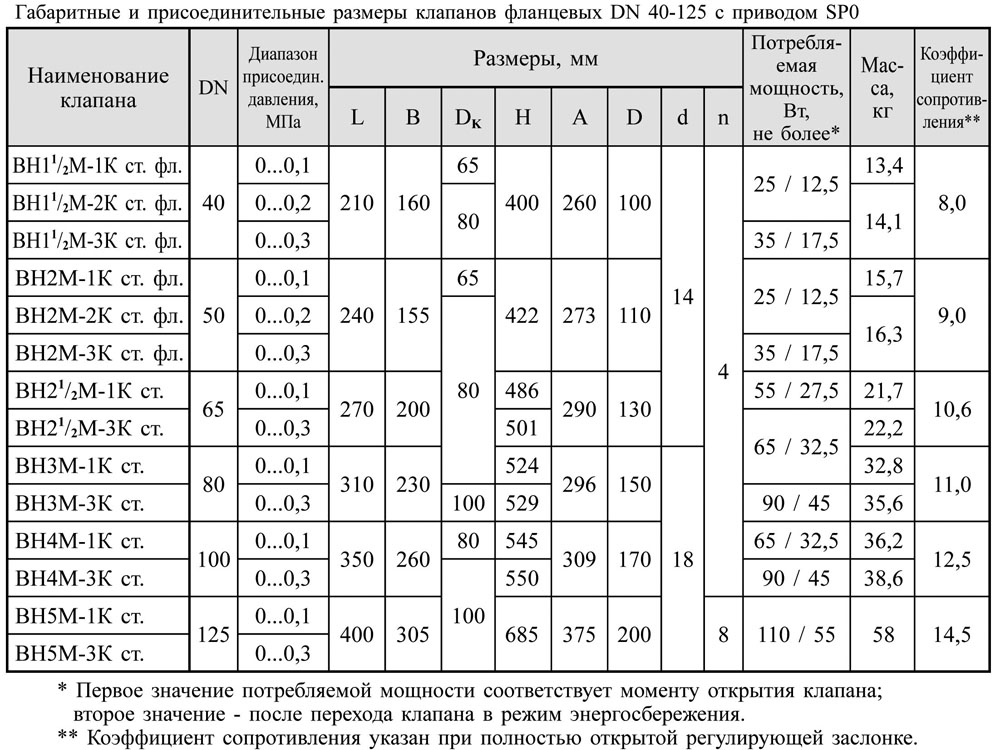

Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ
Частота включений, 1/час, не более: 40
Степень защиты клапана: IP65
Степень защиты электропривода: IP54
Потребляемая мощность электропривода: не более 1 Вт
Угол поворота регулятора: 90°
Климатическое исполнение: У3.1 (-30...+40 °С)
Монтажное положение:
- для DN 32 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
- для DN 65 - 100 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
Пример обозначения клапана двухпозиционного фланцевого с электроприводом регулятора расхода (пропорциональное регулирование) номинальным диаметром DN 100 (4 дюйма), материал корпуса - сталь, на рабочее давление 0,1 МПа.
