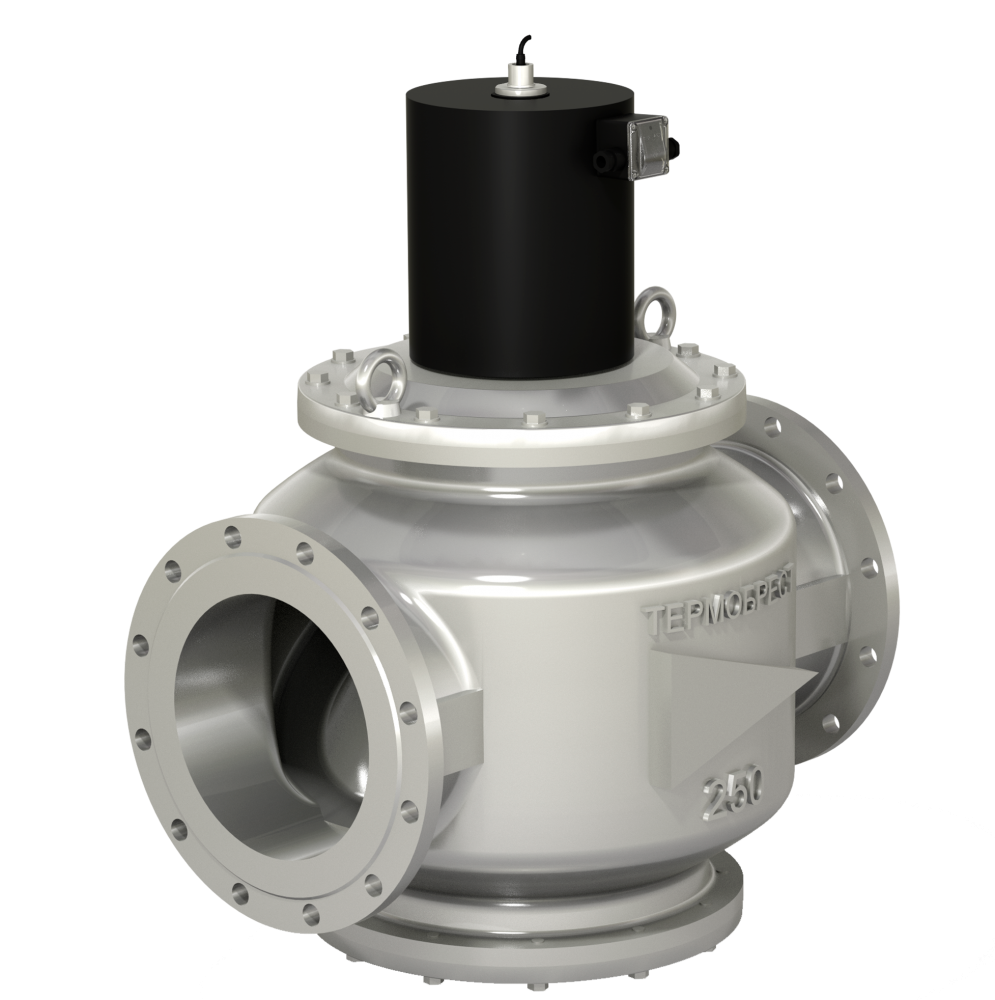

Описание
Материал корпуса:
- легированная сталь (для DN 125 - 300);
- серый или высокопрочный чугун (только для DN 150, 200)
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС);
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более: 100.
Полный ресурс включений, не менее:
300 000 (для DN 125 - 200);
100 000 (для DN 250, 300).
Материал корпуса:
- легированная сталь (для DN 125 - 300);
- серый или высокопрочный чугун (только для DN 150, 200)
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-45...+40 ОС);
УХЛ2 (-60...+40 ОС);
УХЛ1 (-60...+40 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более: 100.
Полный ресурс включений, не менее:
300 000 (для DN 125 - 200);
100 000 (для DN 250, 300).
Напряжение питания датчика положения: 10...30 В постоянного тока
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68.
Монтажное положение: на горизонтальных участках трубопровода (катушкой вверх);
Для DN 125, 150, 200 по специальному заказу возможно изготовление исполнений, предназначенных для установки на вертикальных участках трубопровода.
|
Наименование клапана
|
DN
|
Диапазон присоедин. давления, МПа
|

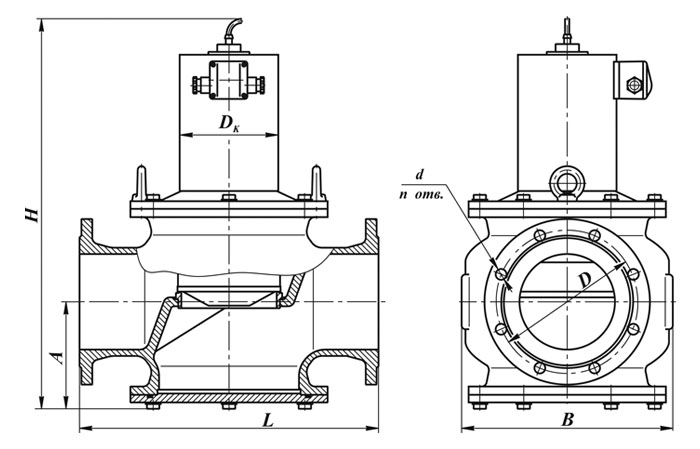

Размеры, мм
|
Потребляемая мощность, Вт, не более*
|
Масса, кг
|
Коэффи-
циент сопротив-
ления
| |||||||
|
L
|
B
|
Dk
|
H
|
A
|
D
|
d
|
n
| ||||||
|
ВН5Н-1П ст.
|
125
|
0...0,1
|
400
|
305
|
100
|
510
|
165
|
200
|
18
|
8
|
110 / 55
|
55
|
10
|
|
ВН5Н-3П ст.
|
0...0,3
| ||||||||||||
|
ВН5Н-6П ст.
|
0...0,6
| ||||||||||||
|
ВН6Н-1П ст.
|
150
|
0...0,1
|
470
|
330
|
155
|
605
|
168
|
225
|
220 / 110
|
104
|
7
| ||
|
ВН6Н-3П ст.
|
0...0,3
| ||||||||||||
|
ВН6Н-6П ст.
|
0...0,6
| ||||||||||||
|
ВН8Н-1П ст.
|
200
|
0...0,1
|
600
|
430
|
761
|
222
|
280
|
148
|
10
| ||||
|
ВН8Н-3П ст.
|
0...0,3
| ||||||||||||
|
ВН8Н-6П ст.
|
0...0,6
| ||||||||||||
|
ВН10Н-1П ст.
|
250
|
0...0,1
|
700
|
550
|
215
|
895
|
298
|
350
|
22
|
12
|
230 / 115
|
280
|
10
|
|
ВН10Н-3П ст.
|
0...0,3
| ||||||||||||
|
ВН10Н-6П ст.
|
0...0,6
| ||||||||||||
|
ВН12Н-1П ст.
|
300
|
0...0,1
|
850
|
650
|
1110
|
330
|
400
|
350 / 175
|
450
| ||||
|
ВН12Н-3П ст.
|
0...0,3
| ||||||||||||
|
ВН12Н-6П ст.
|
0...0,6
|
270
| |||||||||||
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения (для исполнения на 220 В, 50 Гц).
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным диаметром 10 дюймов (DN 250), материал корпуса - сталь, рабочее давление 1 бар, оснащенный датчиком положения, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц:
Клапан ВН10Н-1П ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96.
В случае заказа клапана во взрывозащищенном исполнении (ExmcIIT4Gc) - в конце обозначения необходимо добавить букву “Е”. Пример обозначения: ВН10Н-1ПЕ ст.
Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным диаметром 10 дюймов (DN 250), материал корпуса - сталь, рабочее давление 1 бар, оснащенный датчиком положения, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц:
Клапан ВН10Н-1П ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96.
В случае заказа клапана во взрывозащищенном исполнении (ExmcIIT4Gc) - в конце обозначения необходимо добавить букву “Е”. Пример обозначения: ВН10Н-1ПЕ ст.
