Описание
Материал корпуса: легированная сталь
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС);
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
| Номинальный диаметр клапана | Давление | Частота включений, 1/час, не более | Полный ресурс, не менее |
| DN 32 | до 0,3 МПа | 1 000 срабатываний | 1 000 000 включений |
| до 0,6 МПа | 300 срабатываний | 500 000 включений | |
| DN 40, 50 | до 0,3 МПа | ||
| до 0,6 МПа | 150 срабатываний | ||
| DN 65-100 | до 0,3 МПа | 300 срабатываний | 300 000 включений |
| до 0,6 МПа | 150 срабатываний |
Напряжение питания датчика положения: 10...30 В постоянного тока
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68.
Монтажное положение:
- для DN 32 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
- для DN 65 - 100 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

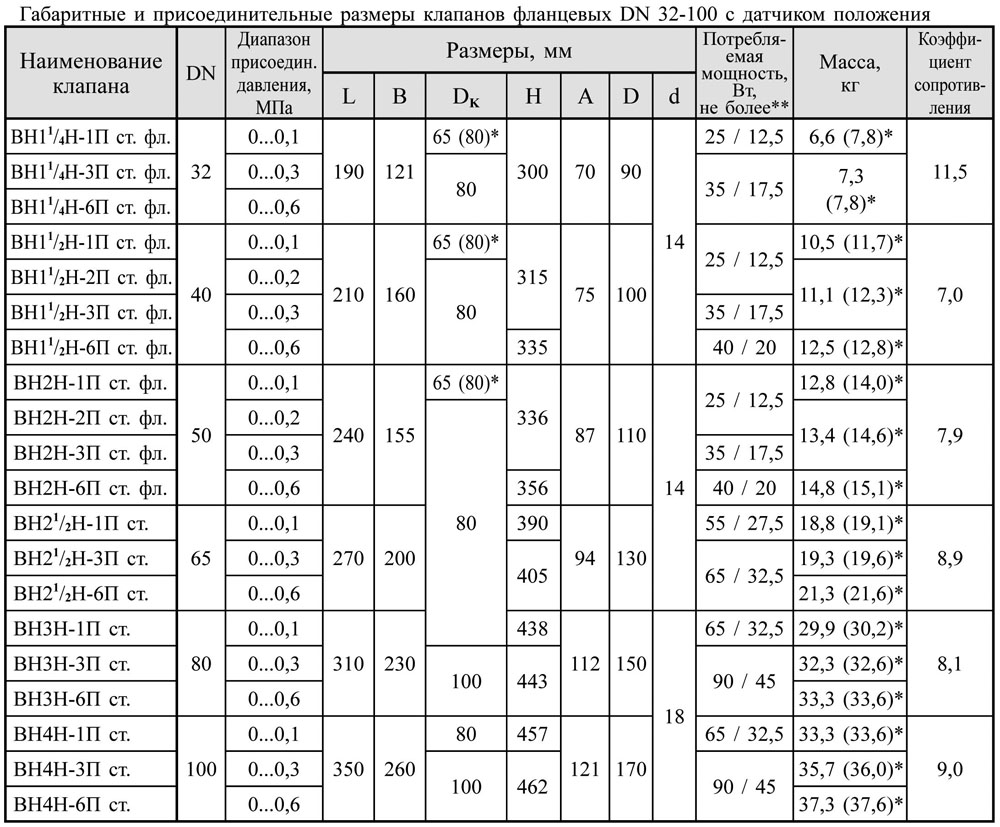

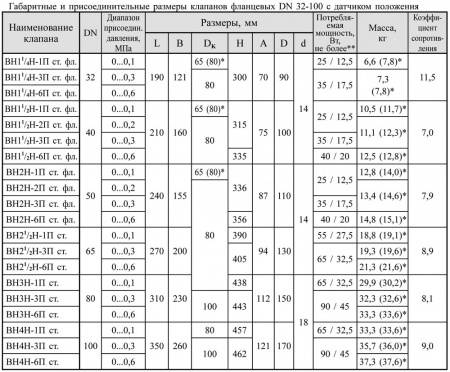

* Для взрывозащищенного исполнения клапана.
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным диаметром 4 дюйма (DN 100), материал корпуса - сталь, рабочее давление 3 бар, оснащенного датчиком положения, вид климатического исполнения У2, напряжение питания 220 В, 50 Гц:
Клапан ВН4Н-3П ст., У2, 220 В, 50 Гц, ТУ РБ 05708554.021-96.
В случае заказа клапана во взрывозащищенном исполнении (ExmcIIT4Gc) - в конце обозначения необходимо добавить букву “Е”. Пример обозначения: ВН4Н-1ПЕ ст.
