Описание

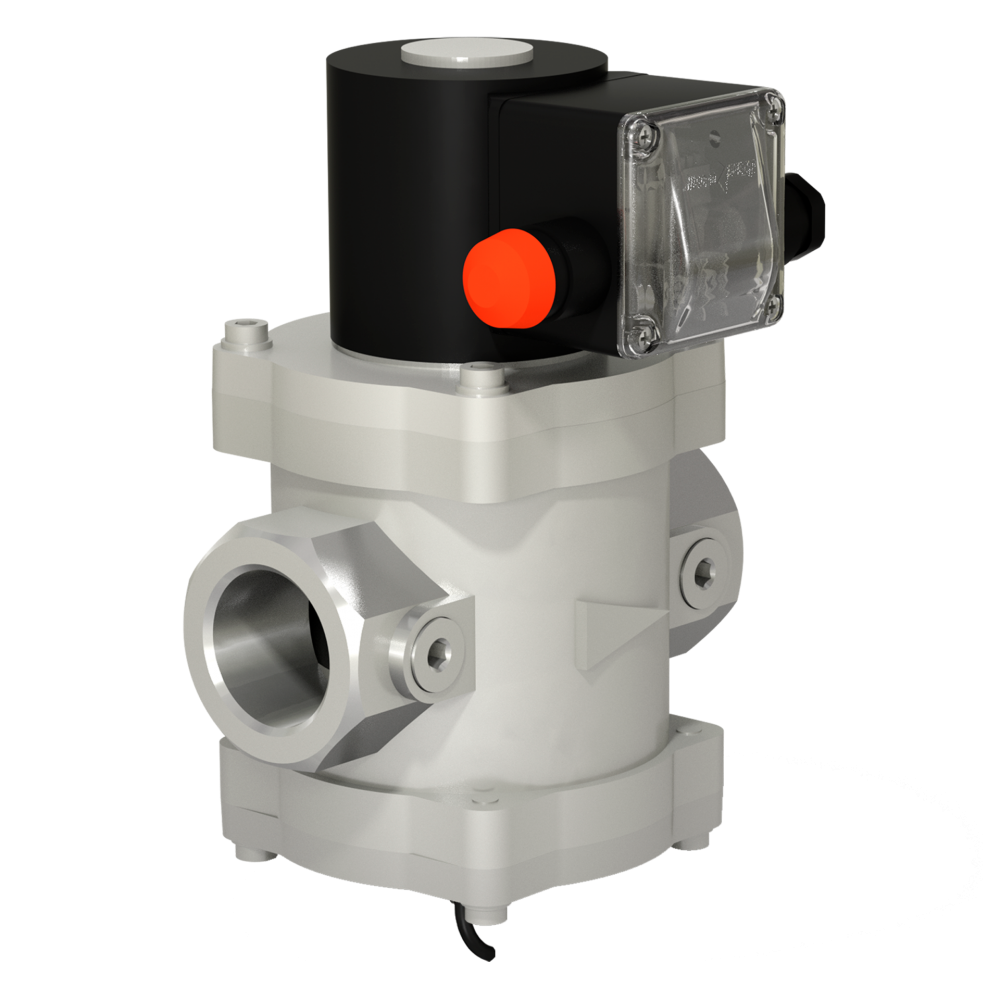

Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
Степень защиты: IP65
Частота включений, 1/час, не более:
для исполнений до 0,4 МПа - 1000 срабатываний;
для исполнений до 0,6 МПа - 300 срабатываний.
Напряжение питания: 220 В, 50 Гц.
Полный ресурс, не менее:
для исполнений до 0,4 МПа - 1 000 000 включений;
для исполнений до 0,6 МПа - 500 000 включений.
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
Степень защиты: IP65
Частота включений, 1/час, не более:
для исполнений до 0,4 МПа - 1000 срабатываний;
для исполнений до 0,6 МПа - 300 срабатываний.
Напряжение питания: 220 В, 50 Гц.
Полный ресурс, не менее:
для исполнений до 0,4 МПа - 1 000 000 включений;
для исполнений до 0,6 МПа - 500 000 включений.
Тип датчика: индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В постоянного тока
Монтажное положение:
любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана
любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана
|

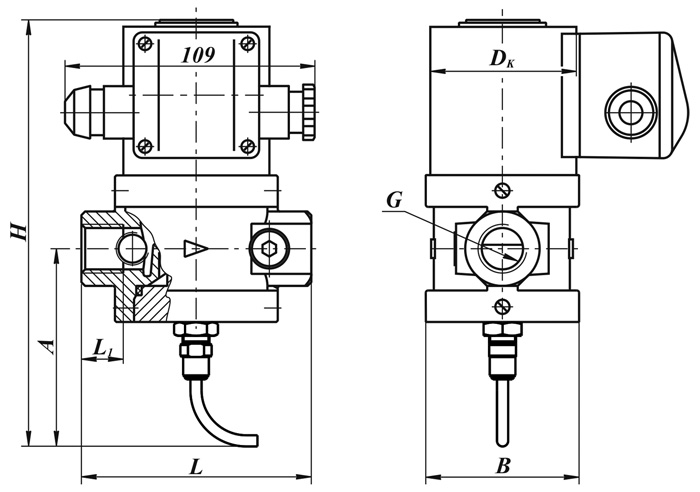

Наименование
клапана
|
DN
|
Диапазон
присоедин.
давления,
МПа
|
G,
дюйм
|
Размеры, мм
|
Потребляемая
мощность,
Вт, не более*
|
Масса, кг
|
Коэффициент
сопротивления
| |||||
|
L
|
L1
|
B
|
Dk
|
H
|
A
| |||||||
|
ВН1/2Р-4П
|
15
|
0...0,4
| 1/2 | 100 | 16 | 68 | 65 | 187 | 87 | 25 / 12,5 | 2,2 | 5,2 |
|
ВН1/2Р-6П
|
0...0,6
|
193
|
2,4
| |||||||||
|
ВН3/4Р-4П
| 20 |
0...0,4
|
3/4
| 187 | 2,2 | 8,0 | ||||||
|
ВН3/4Р-6П
|
0...0,6
|
193
|
2,4
| |||||||||
|
ВН1Р-4П
|
25
|
0...0,4
|
1
|
120
|
18
|
80
| 194 | 90 | 2,4 | 11,0 | ||
|
ВН1Р-6П
|
0...0,6
|
196
|
2,6
| |||||||||
|

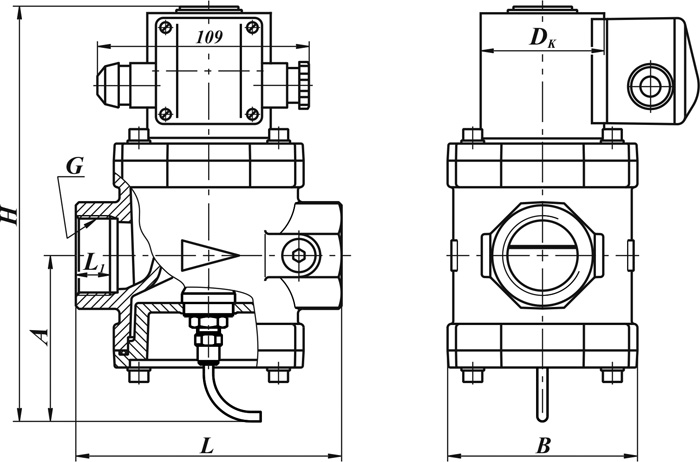

Наименование
клапана
|
DN
|
Диапазон
присоедин.
давления,
МПа
|
G,
дюйм
|
Размеры, мм
|
Потребляемая
мощность,
Вт, не более*
|
Масса, кг
|
Коэффициент
сопротивления
| |||||
|
L
|
L1
|
B
|
Dk
|
H
|
A
| |||||||
|
ВН11/4Р-1П
|
32
|
0...0,1
| 11/4 |
140
|
20
|
95
|
65
|
218
|
88
|
25 / 12,5
|
3,1
|
11,8
|
|
ВН11/4Р-3П
|
0...0,3
|
80
|
35 / 17,5
|
4,3
| ||||||||
|
ВН11/4Р-6П
|
0...0,6
| |||||||||||
|
ВН11/2Р-1П
|
40
|
0...0,1
| 11/2 |
162
|
19
|
108
|
65
|
227
| 90 |
25 / 12,5
|
4,7
|
10,4
|
|
ВН11/2Р-2П
|
0...0,2
|
80
|
5,4
| |||||||||
|
ВН11/2Р-3П
|
0...0,3
|
35 / 17,5
| ||||||||||
|
ВН11/2Р-6П
|
0...0,6
|
247
|
40 / 20
|
5,9
| ||||||||
|
ВН2Р-1П
|
50
|
0...0,1
|
2
|
118
|
65
| 229 |
92
|
25 / 12,5
|
4,9
|
12,6
| ||
|
ВН2Р-2П
|
0...0,2
|
80
|
5,7
| |||||||||
|
ВН2Р-3П
|
0...0,3
|
35 / 17,5
| ||||||||||
|
ВН2Р-6П
|
0...0,6
|
249
|
40 / 20
|
6,2
| ||||||||
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
