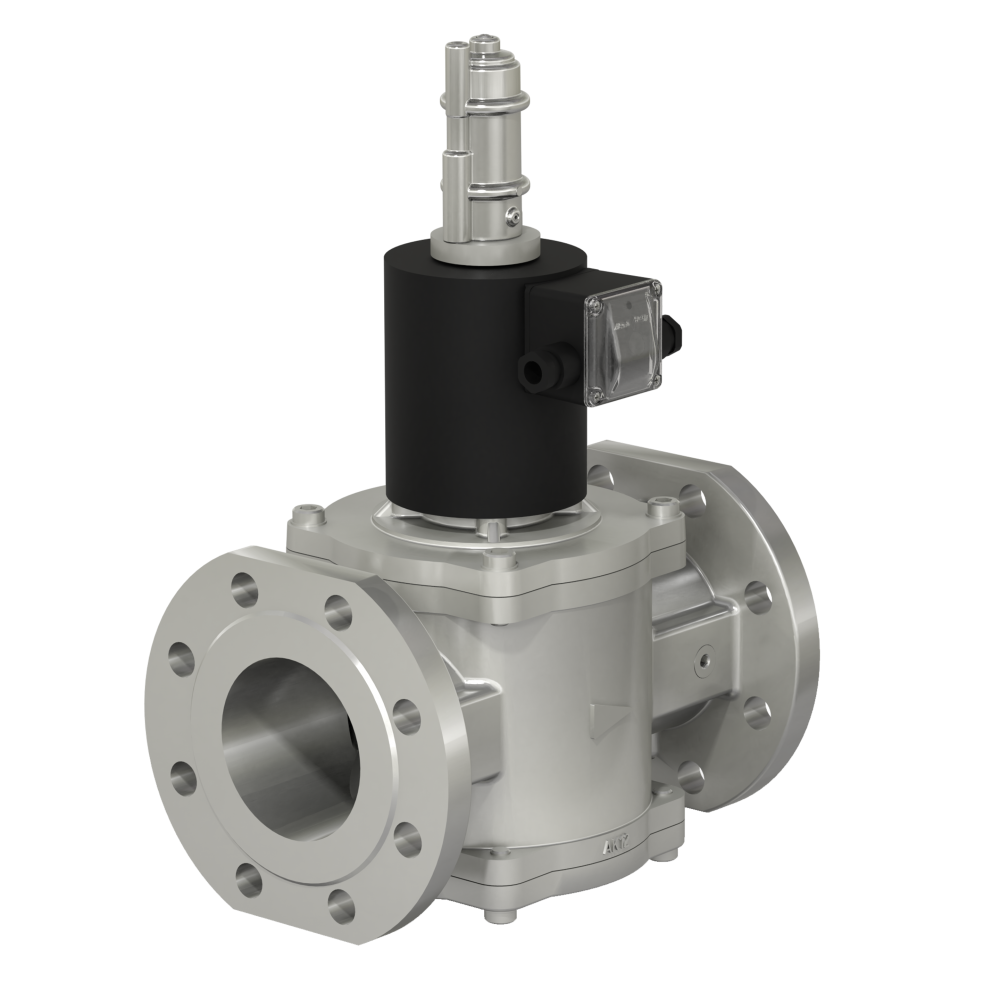

Описание
Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение: У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия: 5...30 с (для DN 50); 15...40 c (для DN 65, 80, 100).
Время закрытия: не более 1 с.
Степень защиты: общепромышленное исполнение - IP65;
Климатическое исполнение: У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия: 5...30 с (для DN 50); 15...40 c (для DN 65, 80, 100).
Время закрытия: не более 1 с.
Степень защиты: общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более: 30
Полный ресурс, не менее: 50 000 включений
Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
Частота включений, 1/час, не более: 30
Полный ресурс, не менее: 50 000 включений
Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 80 (3 дюйма), с медленным открытием, на рабочее давление 0,1 МПа, исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:
Клапан ВН3Т-1 (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У3.1.
В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E».
Пример обозначения: ВН3Т-1Е (исполнение: с присоединительными фланцами PN16 бар).
|
Наимено-
вание
клапана
|
Испол-
нение
| DN |
Диапазон
присоедин.
давления,
МПа

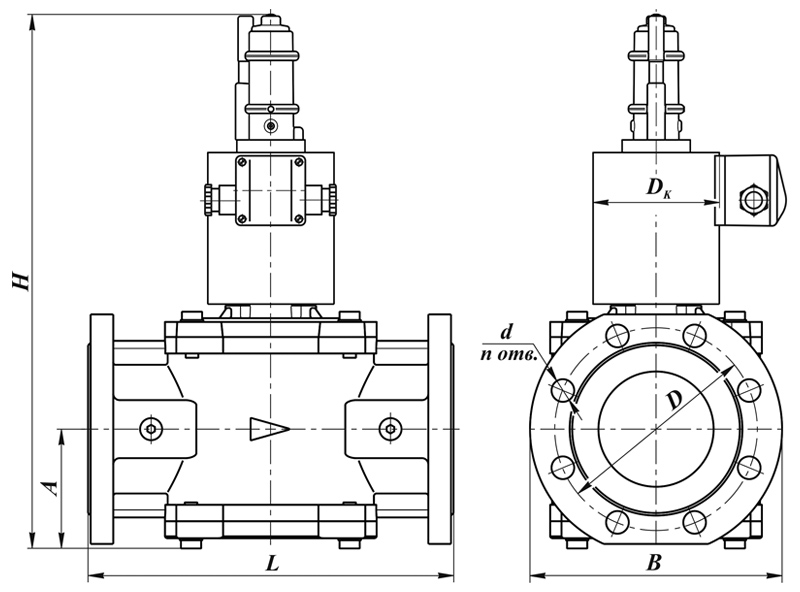

| Размеры, мм |
n
|
Потребл.
мощность,
Вт,
не более*
|
Масса,
кг
| ||||||
| L | B | DK | H | A | D | d | |||||||
| ВН2Т-1 фл.
|
с присое-
динительными
фланцами
PN 16
| 50 | 0...0,1 | 230 | 165 | 80 | 340 | 75 | 125 | 18 |
4
|
65 / 32,5
|
9,0
(9,3)
**
|
| ВН2Т-2 фл. | 0...0,2 | ||||||||||||
| ВН2Т-3 фл. | 0...0,3 | ||||||||||||
| ВН2Т-6 фл. | 0...0,6 | ||||||||||||
| ВН21/2Т-0,5 | 65 | 0...0,05 | 260 | 185 | 100 | 406 | 86 | 145 |
120 / 60
|
12,5
(12,8)
**
| |||
| ВН21/2Т-1 | 0...0,1 | ||||||||||||
| ВН21/2Т-3 | 0...0,3 | ||||||||||||
| ВН21/2Т-6 | 0...0,6 | ||||||||||||
| ВН3Т-0,5 | 80 | 0...0,05 | 290 | 200 | 424 | 94 | 160 | 18 |
8
|
14,7
(15,0)
**
| |||
| ВН3Т-1 | 0...0,1 | ||||||||||||
| ВН3Т-3 | 0...0,3 | ||||||||||||
| ВН3Т-6 | 0...0,6 | ||||||||||||
| ВН4Т-0,5 | 100 | 0...0,05 | 314 | 220 | 448 | 107 | 180 |
16,8
(17,1)
**
| |||||
| ВН4Т-1
| 0...0,1 | ||||||||||||
| ВН4Т-3 | 0...0,3 | ||||||||||||
| ВН4Т-6 | 0...0,6 | ||||||||||||
Коэффициент сопротивления:
- для клапанов ВН2Т-... фл. (DN 50, PN 16) - 11,6;
- для клапанов ВН21/2Т-... (DN 65, PN 16) - 9,4;
- для клапанов ВН3Т-... (DN 80, PN 16) - 9,3;
- для клапанов ВН4Т-... (DN 100, PN 16) - 10,9.
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
** Для взрывозащищенного исполнения клапана.
