Описание

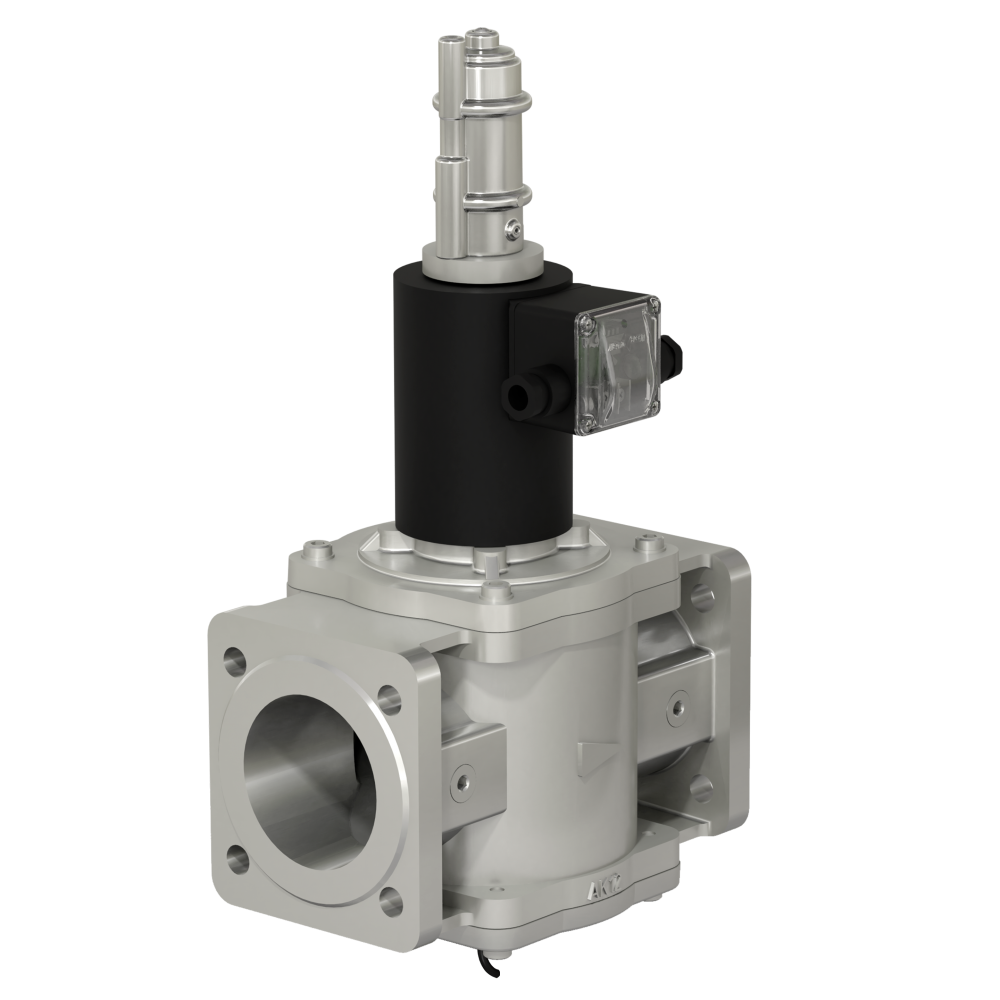

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия:
5...20 с - для DN 15, 20, 25;
5...30 c - для DN 32, 40, 50;
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия:
5...20 с - для DN 15, 20, 25;
5...30 c - для DN 32, 40, 50;
15...40 c - для DN 65, 80, 100.
Время закрытия: не более 1 с.
Степень защиты:
общепромышленное исполнение - IP65;
Время закрытия: не более 1 с.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более: 30
Полный ресурс, не менее: 50 000 включений
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.
Частота включений, 1/час, не более: 30
Полный ресурс, не менее: 50 000 включений
Тип датчика: индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В постоянного тока
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.
Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 50 (2 дюйма) с медленным открытием, на рабочее давление 0,6 МПа, с датчиком положения, фланцевого исполнения, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:
Клапан ВН2Т-6П фл., 220 В, 50 Гц, У3.1
В случае заказа клапана во взрывозащищенном исполнении (2 Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН2Т-6ПЕ фл., 220 В, 50 Гц, У3.1.
|
Наимено-
вание
клапана
| DN |
Диапазон
присоедин.
давления,
МПа
| Размеры, мм |
Потребл.
мощность,
Вт,
не более*
|
Масса,
кг
|
Коэффи-
циент
сопротив-
ления
| ||||||
| L | B | DK | H | A | D | d | ||||||
| ВН1/2Т-4П фл.
| 15 |
0...0,4
|
147
|
83
|
80
|
303
|
90
| 55 | 12 |
55 /
27,5
|
4,9
(5,2)**
| 2,9 |
| ВН1/2Т-6П фл.
| 0...0,6 | |||||||||||
| ВН3/4Т-4П фл.
| 20 | 0...0,4 | 65 | 6,6 | ||||||||
| ВН3/4Т-6П фл.
| 0...0,6 | |||||||||||
|
Наимено-
вание
клапана
| DN |
Диапазон
присоедин.
давления,
МПа
| Размеры, мм |
Потребл.
мощность,
Вт,
не более*
|
Масса,
кг
|
Коэффи-
циент
сопротив-
ления
| ||||||
| L | B | DK | H | A | D | d | ||||||
| ВН1Т-4П фл.
| 25 |
0...0,4
|
160
|
95
|
80
|
327
|
82
| 75 | 11 |
65 /
32,5
|
5,3
(5,6)**
| 6,2 |
| ВН1Т-6П фл.
| 0...0,6 | |||||||||||
| ВН11/4Т-1П фл. | 32 | 0...0,1 | 162 | 344 | 88 | 90 | 12,5 |
6,3
(6,6)**
| 11,8 | |||
| ВН11/4Т-3П фл.
| 0...0,3 | |||||||||||
| ВН11/4Т-6П фл. | 0...0,6 | |||||||||||
| ВН11/2Т-1П фл. | 40 | 0...0,1 | 108 | 345 | 90 | 100 | 14 |
6,5
(6,8)**
| 9,1 | |||
| ВН11/2Т-2П фл. | 0...0,2 | |||||||||||
| ВН11/2Т-3П фл. | 0...0,3 | |||||||||||
| ВН11/2Т-6П фл. | 0...0,6 | |||||||||||
| ВН2Т-1П фл. | 50 | 0...0,1 | 187 | 118 | 356 | 92 | 110 |
6,9
(7,2)**
| 11,6 | |||
| ВН2Т-2П фл. | 0...0,2 | |||||||||||
| ВН2Т-3П фл. | 0...0,3 | |||||||||||
| ВН2Т-6П фл. | 0...0,6 | |||||||||||
| ВН21/2Т-0,5П | 65 | 0...0,05 | 235 | 144 | 100 | 420 | 102 | 130 | 14 |
120 /
60
|
12,3
(12,6)
**
| 9,4 |
| ВН21/2Т-1П | 0...0,1 | |||||||||||
| ВН21/2Т-3П | 0...0,3 | |||||||||||
| ВН21/2Т-6П | 0...0,6 | |||||||||||
| ВН3Т-0,5П | 80 | 0...0,05 | 258 | 168 | 452 | 124 | 150 | 18 |
14,5
(14,8)
**
| 9,3 | ||
| ВН3Т-1П | 0...0,1 | |||||||||||
| ВН3Т-3П | 0...0,3 | |||||||||||
| ВН3Т-6П | 0...0,6 | |||||||||||
| ВН4Т-0,5П | 100 | 0...0,05 | 278 | 183 | 478 | 136 | 170 |
16,5
(16,8)
**
| 10,9 | |||
| ВН4Т-1П
| 0...0,1 | |||||||||||
| ВН4Т-3П | 0...0,3 | |||||||||||
| ВН4Т-6П | 0...0,6 | |||||||||||
* Первое значение потребляемой мощности соответствует моменту открытия клапана;
второе значение - после перехода клапана в режим энергосбережения.
второе значение - после перехода клапана в режим энергосбережения.
** Для взрывозащищенного исполнения.
