Описание

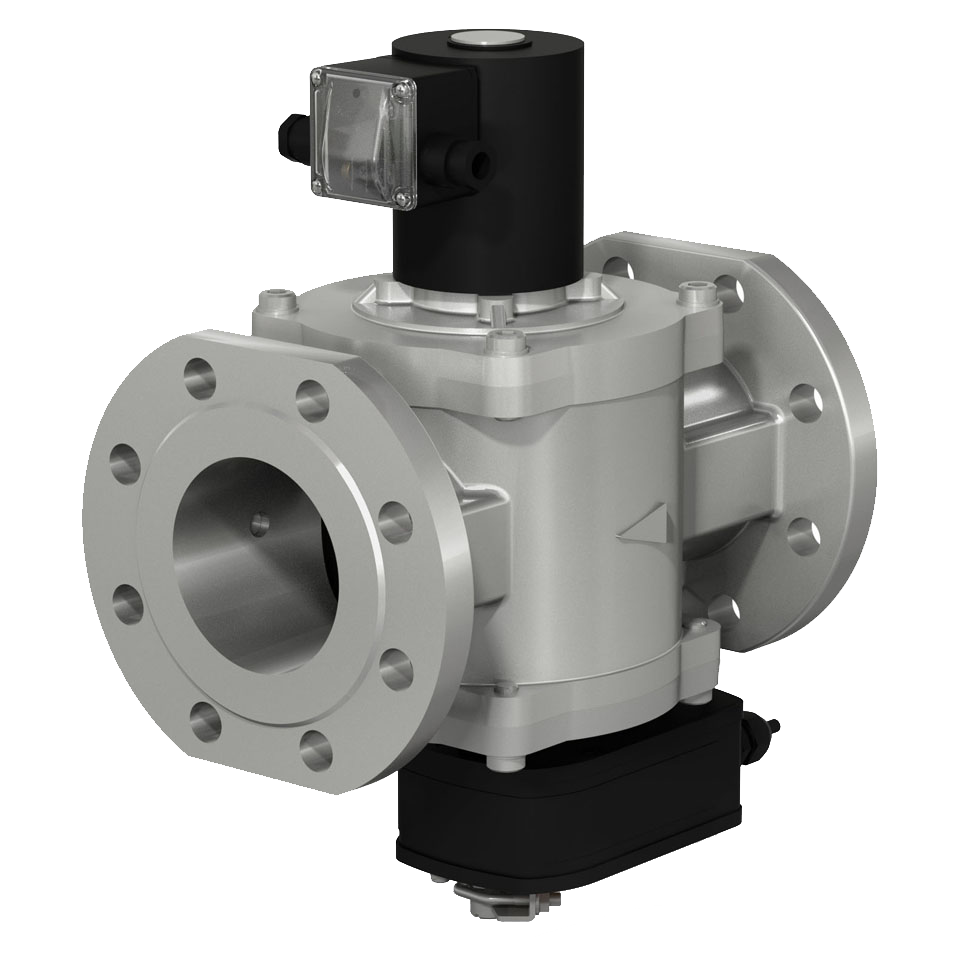

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.
Клапан с позиционным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “промежуточный расход” - составляет 10-50 % от номинального (напряжение подано на элек-
тромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки
при ослабленном креплении хомута электропривода к валу заслонки);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод
заслонки; установка расхода производится с помощью механического упора на электроприводе).
При подаче напряжения электропривод поворачивает заслонку в положение “номинальный расход”, ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отключения напряжения питания пружина возвращает заслонку в положение “промежуточный расход”.
Клапан с позиционным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “промежуточный расход” - составляет 10-50 % от номинального (напряжение подано на элек-
тромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки
при ослабленном креплении хомута электропривода к валу заслонки);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод
заслонки; установка расхода производится с помощью механического упора на электроприводе).
При подаче напряжения электропривод поворачивает заслонку в положение “номинальный расход”, ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отключения напряжения питания пружина возвращает заслонку в положение “промежуточный расход”.
Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ
Частота включений, 1/час. не более: 20
Напряжение питания электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока).
Напряжение питания электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока).
Степень защиты клапана: IP65
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В постоянного тока
Степень защиты электропривода: IP54
Потребляемая мощность электропривода: не более 5 Вт
Угол поворота регулятора: 90°
Климатическое исполнение: У3.1 (-30...+40°С)
Полный ресурс включений, не менее: 300 000
Полный ресурс включений, не менее: 300 000
Монтажное положение: на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов, предназанченных для установки на вертикальных участках трубопровода.

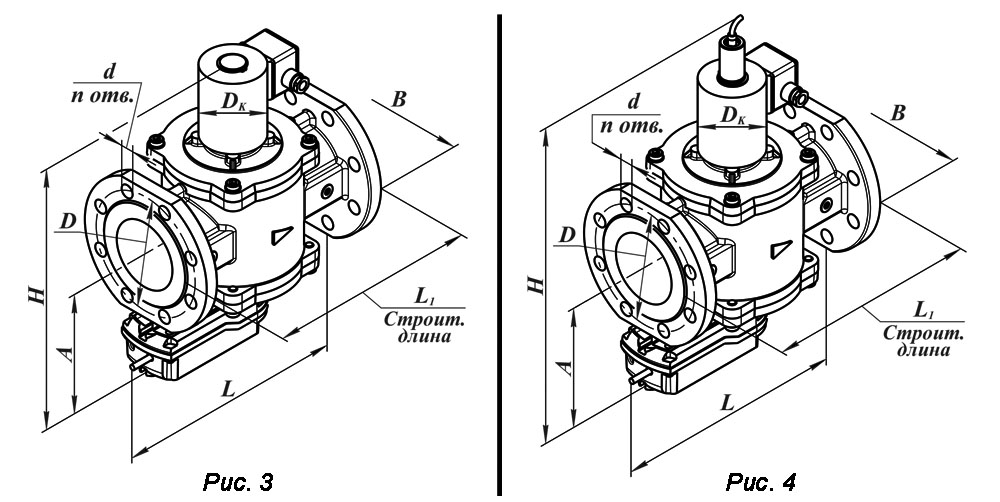

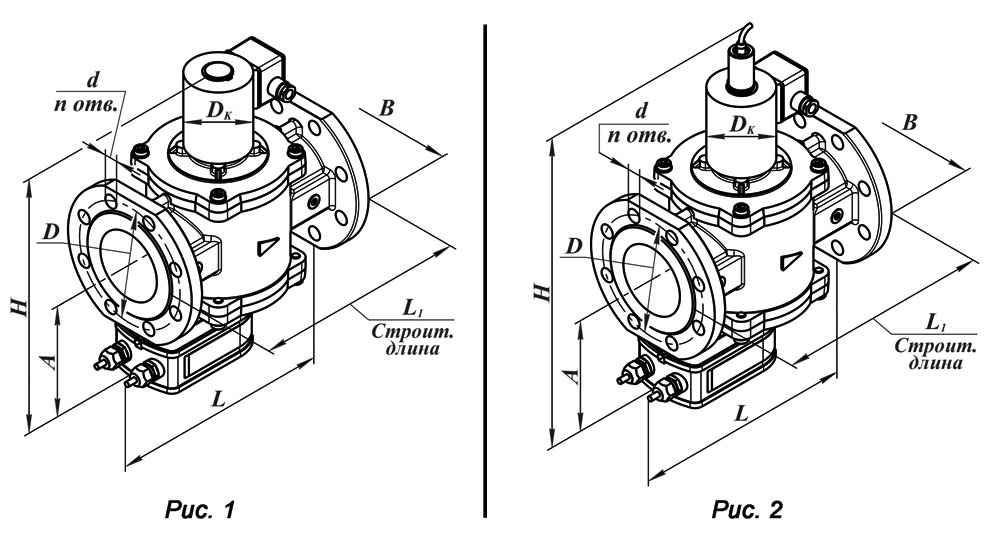

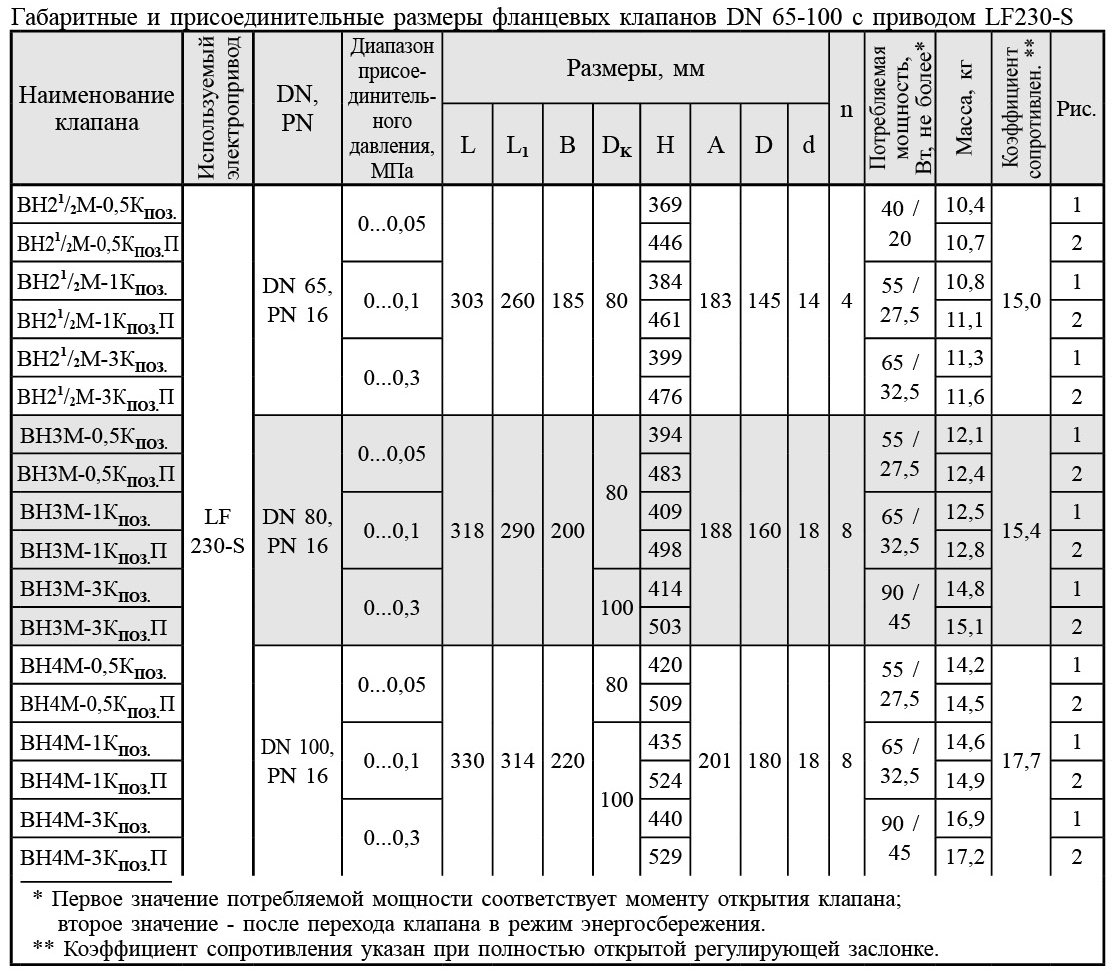

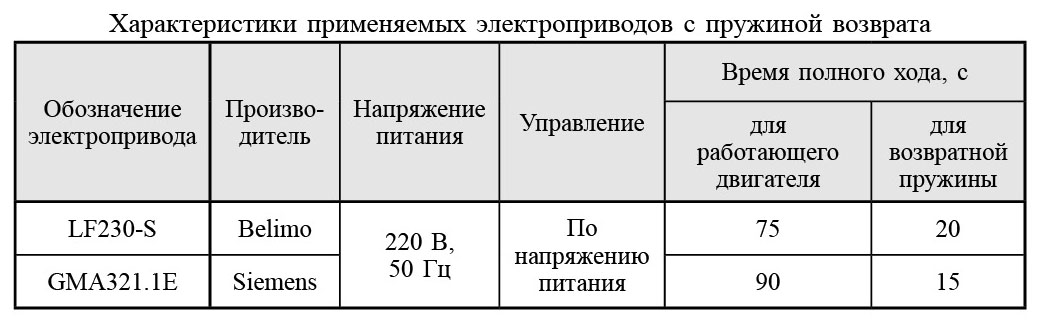

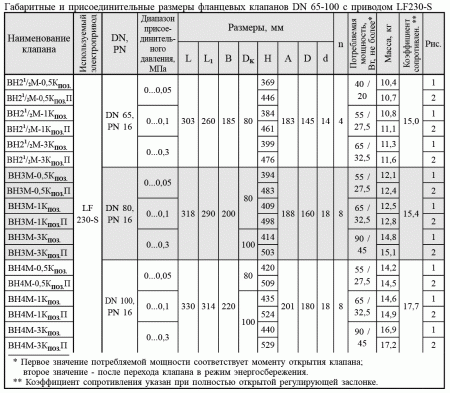

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (позиционное регулирование) номинальным диаметром DN 65 (21/2 дюйма), на рабочее давление 0,05 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод LF230-S (наличие пружины возврата), исполнение - с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:
Клапан ВН21/2М-0,5КПОЗ., 220 В, 50 Гц, У3.1 (исполнение: с присоединительными фланцами PN 16, электропривод LF230-S)

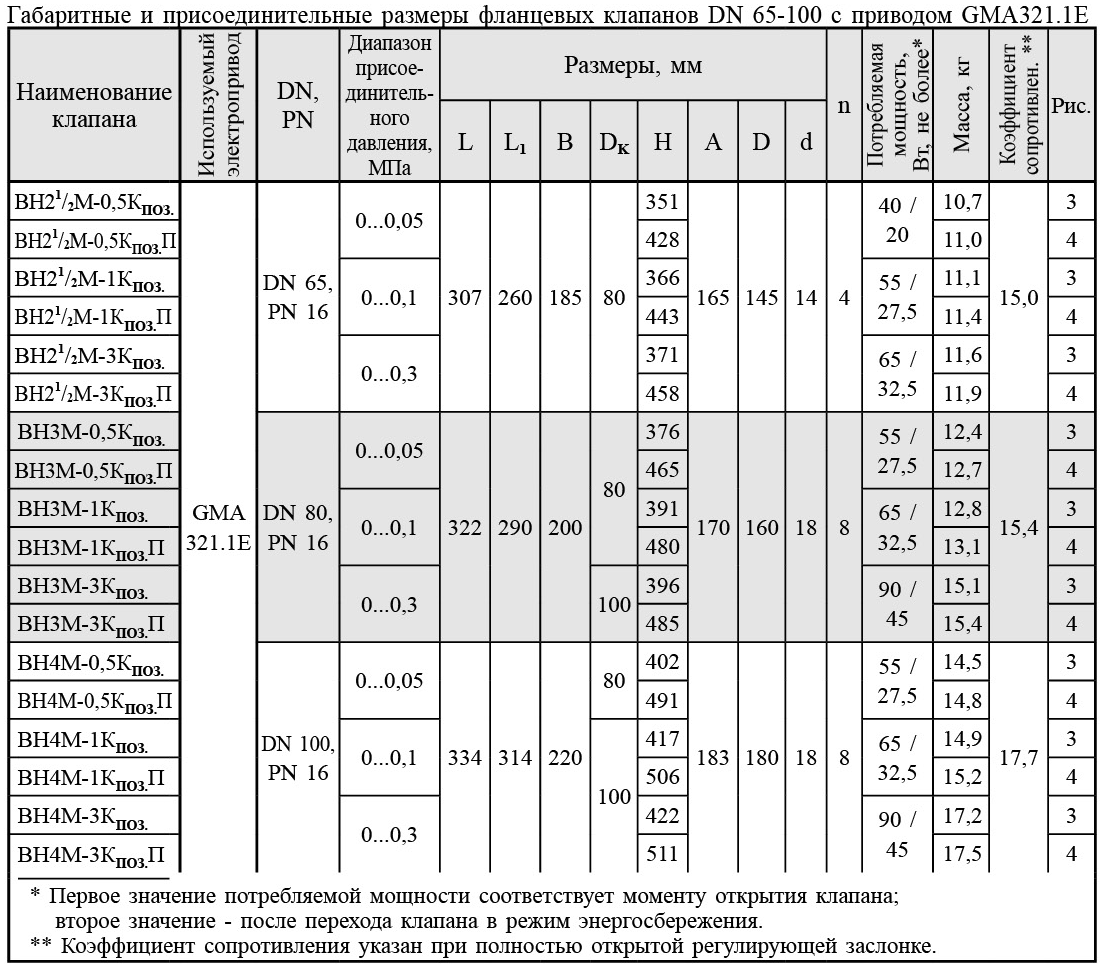

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (позиционное регулирование) номинальным диаметром DN 100 (4 дюйма), на рабочее давление 0,1 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод GMA321.1E (наличие пружины возврата), исполнение - с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:
Клапан ВН4М-1КПОЗ., 220 В, 50 Гц, У3.1 (исполнение: с присоединительными фланцами PN 16, электропривод GMA321.1E)
