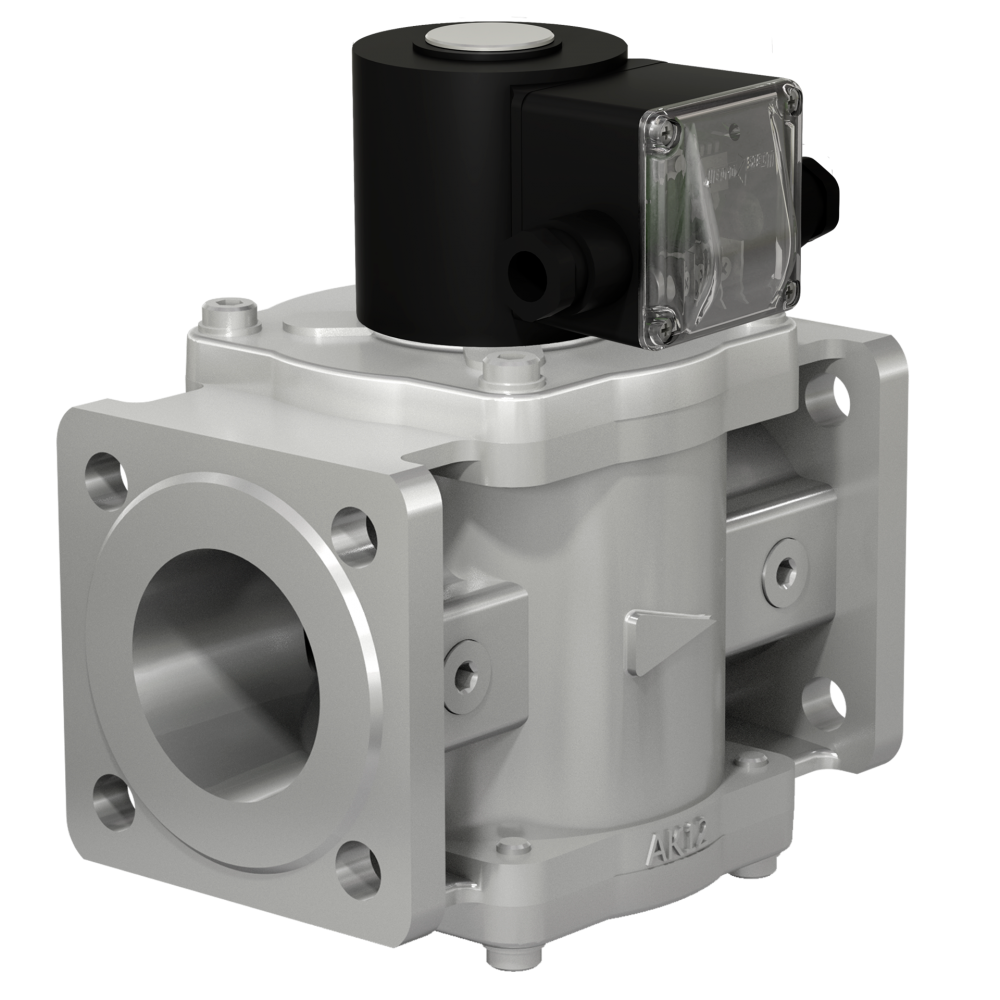

Описание
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС);
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:
1000 срабатываний (для DN 15 - 50);
300 срабатываний (для DN 65 - 100).
Полный ресурс, не менее:
1 000 000 включений (для DN 15 - 50);
500 000 включений (для DN 65 - 100).
Монтажное положение:
- для DN 15 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
- для DN 65, 80 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.
В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН3Н-1КЕ.
|
Наименование
клапана
|
DN
|
Диапазон
присоедин.
давления,
МПа

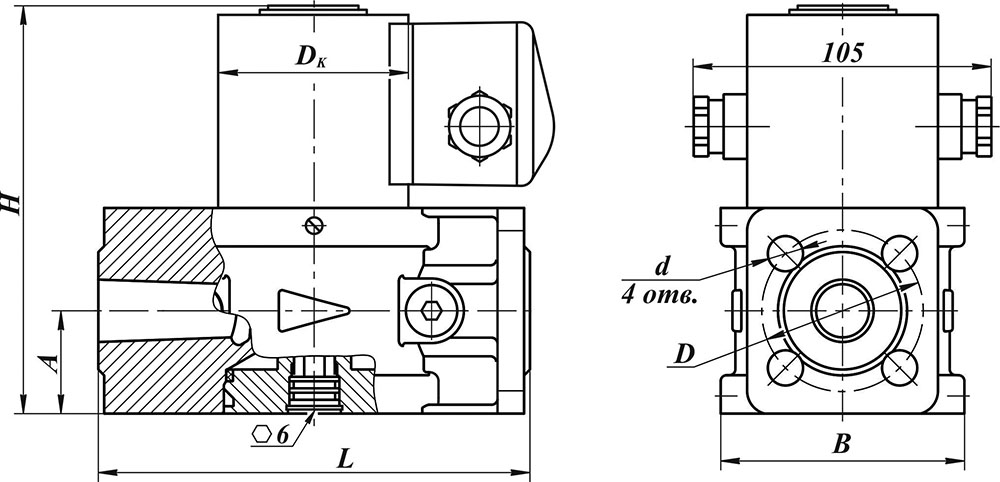

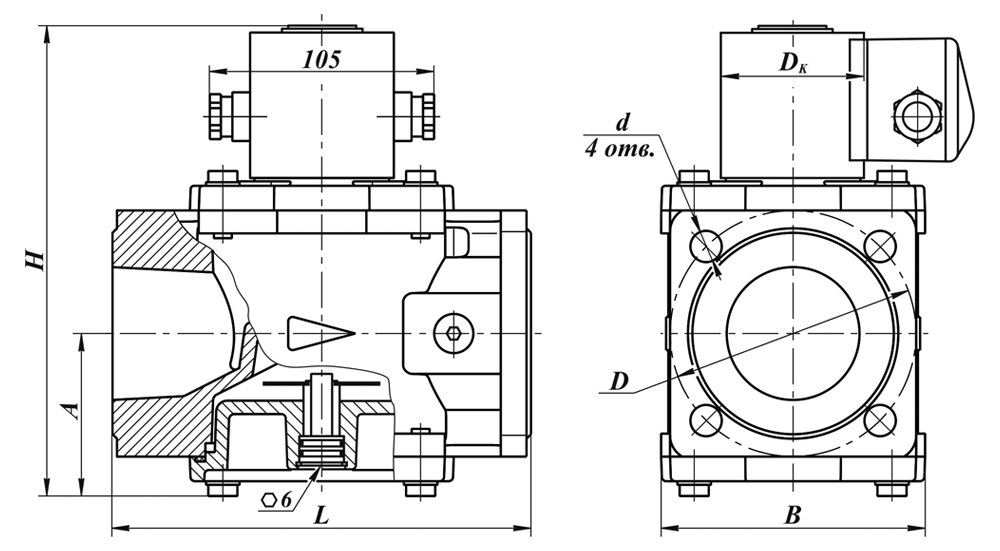

| Размеры, мм |
Потребляемая
мощность,
Вт,
не более**
|
Масса, кг
|
Коэффи-
циент
сопротив-
ления
| ||||||
| L | B | DK | H | A | D | d | ||||||

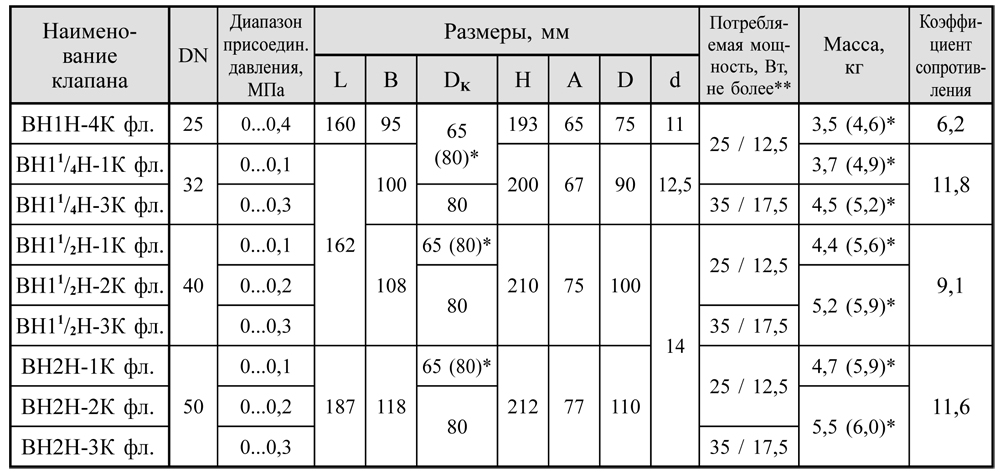

| ВН1/2Н-4К фл. | 15 | 0...0,4 | 147 | 83 |
65
(80)*
| 138 | 35 | 55 | 12 |
25 / 12,5
| 2,4 (3,0)* | 2,9 |
| ВН3/4Н-4К фл. | 20 | 65 | 6,6 | |||||||||
* Для взрывозащищенного исполнения клапана;
** Первое значение потребляемой мощности соответствует моменту открытия клапана;
второе значение - после перехода клапана в режим энергосбережения.
