Описание

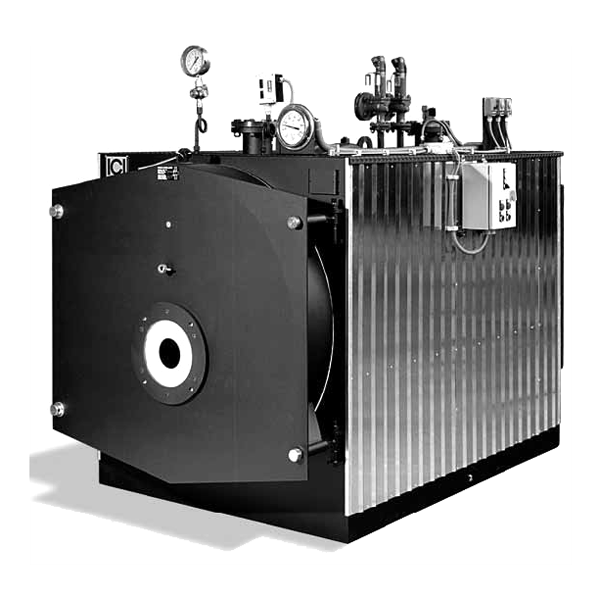

Основные характеристики
- корпус котла выполнен из стали P265GH UNI EN 10028/2 и P275NH UNI EN 10028/3 посредством сварки и испытан сертифицированными способами, имеет маркировку CE в соответствии с Директивой PED 97/23/EC
- горизонтальная камера сгорания с реверсивным развитием факела и омываемым днищем, поддерживаемая трубной опорой для эффективного омывания, камера имеет гофрированную секцию для моделей, начиная с ASX 2000
- плоские трубные решетки с выполненными плазменной резкой отверстиями; передняя решетка развальцована по направлению к топке; сварные швы выполнены встык для моделей, начиная с ASX 2000
- обечайка с фланцевыми соединениями PN 16 или PN 40 EN 1092-1 для рабочего оборудования снабжена верхним и нижним инспекционным люком и подъемной проушиной
- дымогарные трубы из стали P235GH UNI EN 10216/2 приварены к трубным решеткам и оснащены спиральными турбулизаторами
- передняя дверца из стального листа термически изолирована огнеупорными материалами с высоким содержанием окиси алюминия, установлена на регулируемых шарнирах, легко открывается благодаря болтовым соединениям, при этом не требуется снятие горелки, дверца снабжена смотровым отверстием контроля пламени
- задняя дымовая камера из стального листа демонтируется отвинчиванием болтовых соединений, снабжена люком для чистки и соединением с дымоходом
- основание выполнено из стального профиля (углеродистая сталь), обеспечивающего прочность конструкции и легкость ее перемещения
- верхняя площадка котла для осмотра и обслуживания арматуры выполнена из рифленого стального листа теплоизоляция представлена матрасом из минеральной ваты высокой плотности и соответствующей толщины с внешней защитой из гофрированного алюминиевого листа и установлена на прямоугольном каркасе
- арматура, необходимая для автоматического функционирования; механический и гидравлический монтаж всего оборудования и сертификация соответствуют Директиве PED 97/23/EC
- электрическая проводка подведена к электрическому шкафу, выполнена из силиконовых изолированных проводов, размещенных в закрытых кожухах; все оборудование проходит окончательную проверку на работоспособность
| Характеристики | Код изделия | Номинальная мощность | Мощность топки | Противодавление
гидравлического тракта | Общий объем
воды | Вес | ||
| Модель | кВт | ккал/ч | кВт | ккал/ч | мбар | л | кг | |
| ASX 200 | 86180200 | 233 | 200.000 | 258 | 222.000 | 13 | 735 | 1400 |
| ASX 300 | 86180300 | 349 | 300.000 | 387 | 333.000 | 16 | 750 | 1600 |
| ASX 400 | 86180400 | 465 | 400.000 | 516 | 444.000 | 17 | 865 | 1700 |
| ASX 500 | 86180500 | 581 | 500.000 | 645 | 555.000 | 21 | 1095 | 2200 |
| ASX 600 | 86180600 | 698 | 600.000 | 774 | 666.000 | 20 | 1245 | 2200 |
| ASX 800 | 86180800 | 930 | 800.000 | 1032 | 888.000 | 26 | 1535 | 2600 |
| ASX 1000 | 86181000 | 1163 | 1.000.000 | 1292 | 1.111.000 | 24 | 1765 | 3000 |
| ASX 1200 | 86181200 | 1395 | 1.200.000 | 1550 | 1.333.000 | 22 | 2265 | 3400 |
| ASX 1500 | 86181500 | 1744 | 1.500.000 | 1937 | 1.666.000 | 30 | 2760 | 5000 |
| ASX 1750 | 86181750 | 2035 | 1.750.000 | 2260 | 1.944.000 | 28 | 3135 | 6000 |
| ASX 2000 | 86182000 | 2326 | 2.000.000 | 2584 | 2.222.000 | 32 | 3560 | 7300 |
| ASX 2500 | 86182500 | 2907 | 2.500.000 | 3229 | 2.777.000 | 39 | 4360 | 9000 |
| ASX 3000 | 86183000 | 3488 | 3.000.000 | 3875 | 3.333.000 | 48 | 5170 | 10000 |
| Характеристики | Противодавление
топки | Мин-макс.
длина горелочной головы | Расход топлива | Размеры | ||||||
| Газ | Диз.топливо | Мазут | H | L | L1 | P | Øc | |||
| Модель | мбар | мм | Hм3/ч | кг/ч | кг/ч | мм | мм | мм | мм | мм |
| ASX 200 | 3,5 | 280-330 | 26,4 | 21,8 | 22,9 | 1730 | 1290 | 1170 | 2100 | 250 |
| ASX 300 | 3,5 | 310-360 | 39,6 | 32,6 | 34,3 | 1780 | 1380 | 1260 | 2100 | 250 |
| ASX 400 | 5 | 310-360 | 52,9 | 43,5 | 45,8 | 1780 | 1380 | 1260 | 2300 | 250 |
| ASX 500 | 4,5 | 350-400 | 66,1 | 54,4 | 57,2 | 1940 | 1530 | 1410 | 2300 | 300 |
| ASX 600 | 6 | 350-400 | 79,3 | 65,3 | 68,7 | 1940 | 1530 | 1410 | 2550 | 300 |
| ASX 800 | 5,5 | 370-420 | 105,7 | 87,1 | 91,5 | 2090 | 1660 | 1540 | 2600 | 350 |
| ASX 1000 | 7 | 370-420 | 132,3 | 108,9 | 114,5 | 2090 | 1660 | 1540 | 2900 | 350 |
| ASX 1200 | 8 | 370-420 | 158,7 | 130,7 | 137,4 | 2190 | 1750 | 1630 | 3165 | 400 |
| ASX 1500 | 6,5 | 420-470 | 198,3 | 163,3 | 171,8 | 2445 | 1930 | 1810 | 3417 | 450 |
| ASX 1750 | 7,5 | 420-470 | 231,4 | 190,6 | 200,4 | 2445 | 1930 | 1810 | 3717 | 450 |
| ASX 2000 | 8 | 480-530 | 264,5 | 217,8 | 229,1 | 2455 | 1950 | 1830 | 3719 | 500 |
| ASX 2500 | 9 | 480-530 | 330,6 | 272,3 | 286,3 | 2595 | 2160 | 2040 | 4237 | 550 |
| ASX 3000 | 9,5 | 480-530 | 396,8 | 326,8 | 343,6 | 2765 | 2160 | 2040 | 4525 | 600 |
