Назначение
Для непрерывного преобразования измеряемого параметра (избыточного давления, вакуумметрического давления, разности давлений, абсолютного давления) в токовый сигнал, дальнейшей микропроцессорной обработки и управления внешними электрическими цепями от сигнализирующего устройства.
Применяется в системах автоматического контроля, регулирования и управления технологическими процессами в системах газопотребления и других отраслях.
По принципу измеряемого параметра различают измерители
- вакуумметрического давления ПРОМА-ИДМ-016-ДВ;
- избыточного ПРОМА-ИДМ-016-ДИ;
- вакуумметрического и избыточного ПРОМА-ИДМ-016-ДИВ;
- перепада давления ПРОМА-ИДМ-016-ДД;
- абсолютного давления ПРОМА-ИДМ-016-ДА.
По конструктивному исполнению измерители различают
- «Щ» - щитовое;
- «ЩВ» - щитовое с выносным датчиком;
- «Н» - настенное;
- «НВ» - настенное с выносным датчиком;
- «Р» - резьбовой моноблок для установки на трубопровод (полевое исполнение);

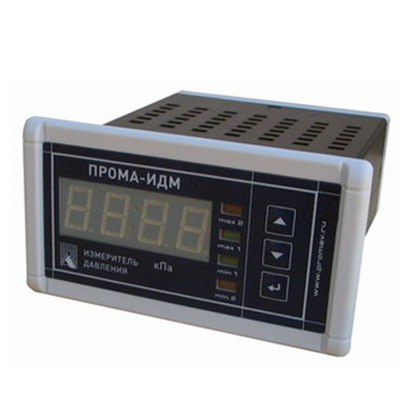

Индикация текущего значения измеряемого параметра осуществляется на светодиодном цифровом 4-х разрядном семисегментном индикаторе. Так же имеются единичные светодиоды зеленого цвета «1», «2», «3», «4»,отображающие установленный предел измерений давления и одиночные светодиоды желтого цвета, показывающие единицу измерения параметра в «Па» или в «кПа».
Выход величины давления за пределы уставок сопровождается светодиодной сигнализацией и выдачей дискретных сигналов в виде замыкания нормально-разомкнутых контактов реле.
|
Тип |
Модель |
Предел измерений, кПа |
Исполнение по корпусу | |||||
|
1 |
2 |
3 |
4 |
Н/Щ |
НВ/ЩВ |
Р | ||
|
Измеритель вакуумметрического давления ПРОМА-ИДМ-016-ДВ |
ДВ-6 |
-6 |
-4 |
-2,5 |
-1,6 |
+ |
+ |
+ |
|
ДВ-40 |
-40 |
-25 |
-16 |
-10 | ||||
|
ДВ-100 |
-100 |
-80 |
-40 |
-25 | ||||
|
Измеритель избыточного давления ПРОМА-ИДМ-016-ДИ |
ДИ-0,25 |
+0,25 |
+0,16 |
+0,1 |
+0,06 |
+ |
+ |
+ |
|
ДИ-0,6 |
+0,6 |
+0,4 |
+0,25 |
+0,16 | ||||
|
ДИ-2,5 |
+2,5 |
+1,6 |
+1,0 |
+0,6 | ||||
|
ДИ-6 |
+6 |
+4 |
+2,5 |
+1,6 | ||||
|
ДИ-40 |
+40 |
+25 |
+16 |
+10 | ||||
|
Измеритель избыточного давления жидкости
|
ДИ-160 |
+160 |
+100 |
+60 |
+40 |
- |
+ |
+ |
|
ДИ-600 |
+600 |
+400 |
+250 |
+160 | ||||
|
ДИ-4000 |
+4000 |
+2500 |
+1600 |
+1000 | ||||
|
Измеритель вакуумметрического и избыточного давления ПРОМА-ИДМ-016-ДИВ |
ДИВ-0,25 |
±0,25 |
±0,125 |
±0,08 |
±0,05 |
+ |
+ |
+ |
|
ДИВ-3 |
±3 |
±2 |
±1,25 |
±0,8 | ||||
|
ДИВ-5 |
±5 |
±3 |
±2 |
±1,25 | ||||
|
ДИВ-30 |
±30 |
±20 |
±12,5 |
±8 | ||||
|
Измеритель разности давлений
|
ДД-0,25-0,1 |
0,25 |
0,16 |
0,1 |
0,06 |
+ |
- |
- |
|
ДД-0,6-0,1 |
0,6 |
0,4 |
0,25 |
0,16 | ||||
|
ДД-0,63-0,1 |
0,63 |
0,4 |
0,25 |
0,16 | ||||
|
ДД-1,6-0,1 |
1,6 |
1 |
0,6 |
0,4 | ||||
|
ДД-4-0,1 |
4 |
2,5 |
1,6 |
1 | ||||
|
ДД-6-0,1 |
6 |
4 |
2,5 |
1,6 | ||||
|
ДД-6,3-0,1 |
6,3 |
4 |
2,5 |
1,6 | ||||
|
ДД-10-0,1 |
10 |
6,3 |
4 |
2,5 | ||||
|
Измеритель разности давлений
|
ДД-0,25-1,2 |
0,25 |
0,16 |
0,1 |
0,06 |
- |
+ |
+ |
|
ДД-0,6-1,2 |
0,6 |
0,4 |
0,25 |
0,16 | ||||
|
ДД-0,63-1,2 |
0,63 |
0,4 |
0,25 |
0,16 | ||||
|
ДД-1,6-1,2 |
1,6 |
1 |
0,6 |
0,4 | ||||
|
ДД-4-1,2 |
4 |
2,5 |
1,6 |
1 | ||||
|
ДД-6-1,2 |
6 |
4 |
2,5 |
1,6 | ||||
|
ДД-6,3-1,2 |
6,3 |
4 |
2,5 |
1,6 | ||||
|
ДД-10-1,2 |
10 |
6,3 |
4 |
2,5 | ||||
|
Измеритель разности давлений жидкости
|
ДД(Ж)-6-2,5 |
6 |
4 |
2,5 |
1,6 |
- |
+ |
+ |
|
ДД(Ж)-6,3-2,5 |
6,3 |
4 |
2,5 |
1,6 | ||||
|
ДД(Ж)-10-2,5 |
10 |
6,3 |
4 |
2,5 | ||||
|
ДД(Ж)-40-2,5 |
40 |
25 |
16 |
10 | ||||
|
ДД(Ж)-160-2,5 |
160 |
100 |
63 |
40 | ||||
