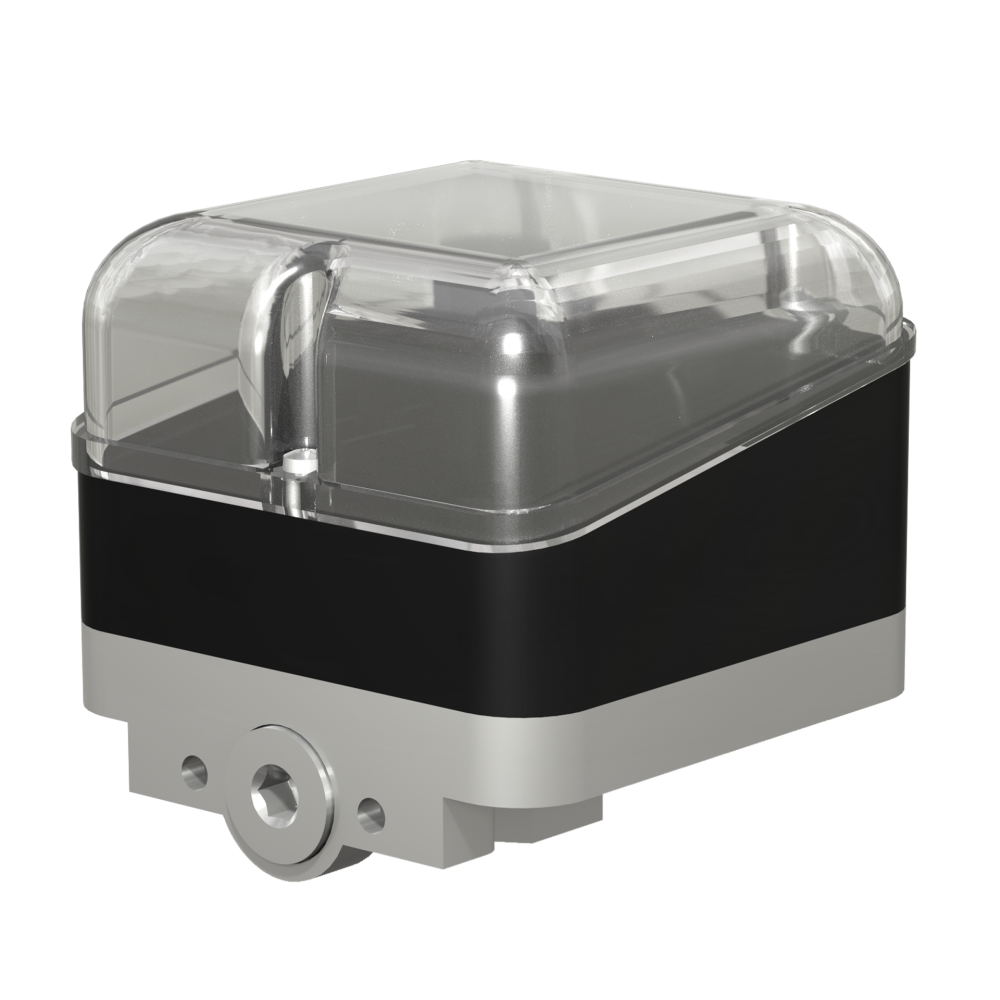

Описание
Корпусные детали датчика выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани. Крышка выполнена из прозрачной пластмассы.

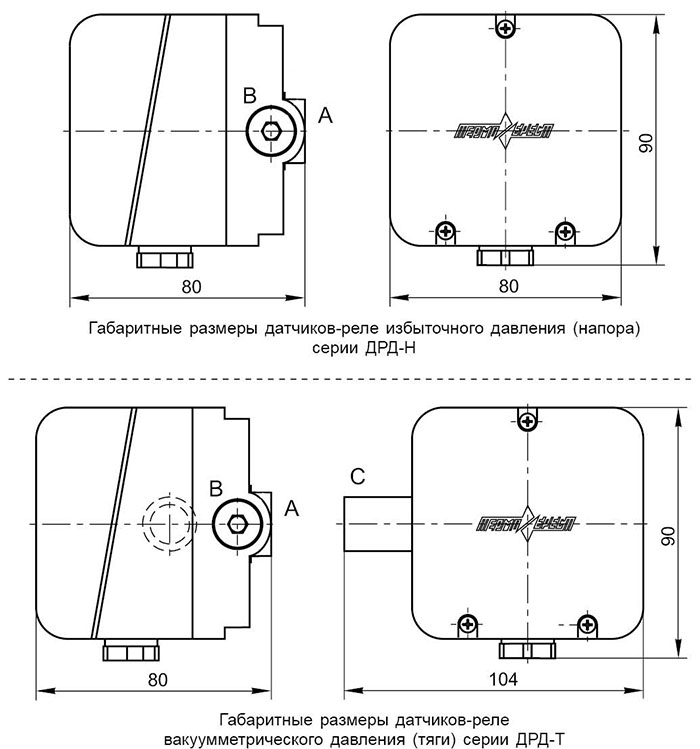

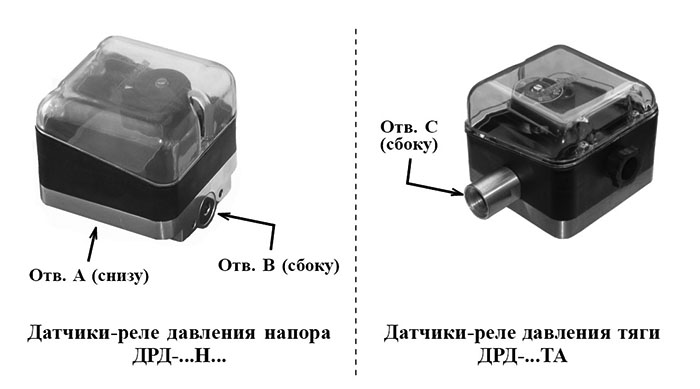

Датчики-реле избыточного давления ДРД-Н (рисунок слева) подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой и наоборот. Датчики-реле вакуумметрического давления ДРД-Т (рисунок справа) подключаются к системе с помощью резьбового отверстия C. При этом необходимо, чтобы одно из отверстий (А или В) обязательно было открыто (соединялось с атмосферой). Рекомендуется установка датчика в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра. При необходимости датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).
Датчики-реле избыточного давления ДРД-Н (рисунок слева) подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой и наоборот. Датчики-реле вакуумметрического давления ДРД-Т (рисунок справа) подключаются к системе с помощью резьбового отверстия C. При этом необходимо, чтобы одно из отверстий (А или В) обязательно было открыто (соединялось с атмосферой). Рекомендуется установка датчика в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра. При необходимости датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).
| Наименование параметра | ДРД-
5НА (Б) | ДРД-
10НА (Б) | ДРД-
50НА (Б) | ДРД-
300НА (Б) | ДРД-
1000НА (Б) | ДРД-
5ТА | ДРД-
10ТА | ДРД-
50ТА |
| Нижний предел уставки давления | 0,6 мбар* | 1 мбар | 5 мбар | 30 мбар | 0,2 бар | -0,6 мбар* | -1 мбар | -5 мбар |
| Верхний предел уставки давления | 5 мбар | 10 мбар | 50 мбар | 300 мбар | 1,0 бар | -5 мбар | -10 мбар | -50 мбар |
| Максимальное рабочее давление | 0,25 бар | 1,5 бар | -50 мбар | |||||
| Разброс срабатывания, % от верхнего предела уставки, не более | ±15 | ±15 | ||||||
| Зона возврата, % от верхнего предела уставки, не более | 50 | 40 | 50 | 40 | ||||
| Масса, кг, не более | 0,45 | 0,75 | ||||||
* В пределах уставки до 1 мбар (100 Па) зона возврата не нормируется.
