Описание

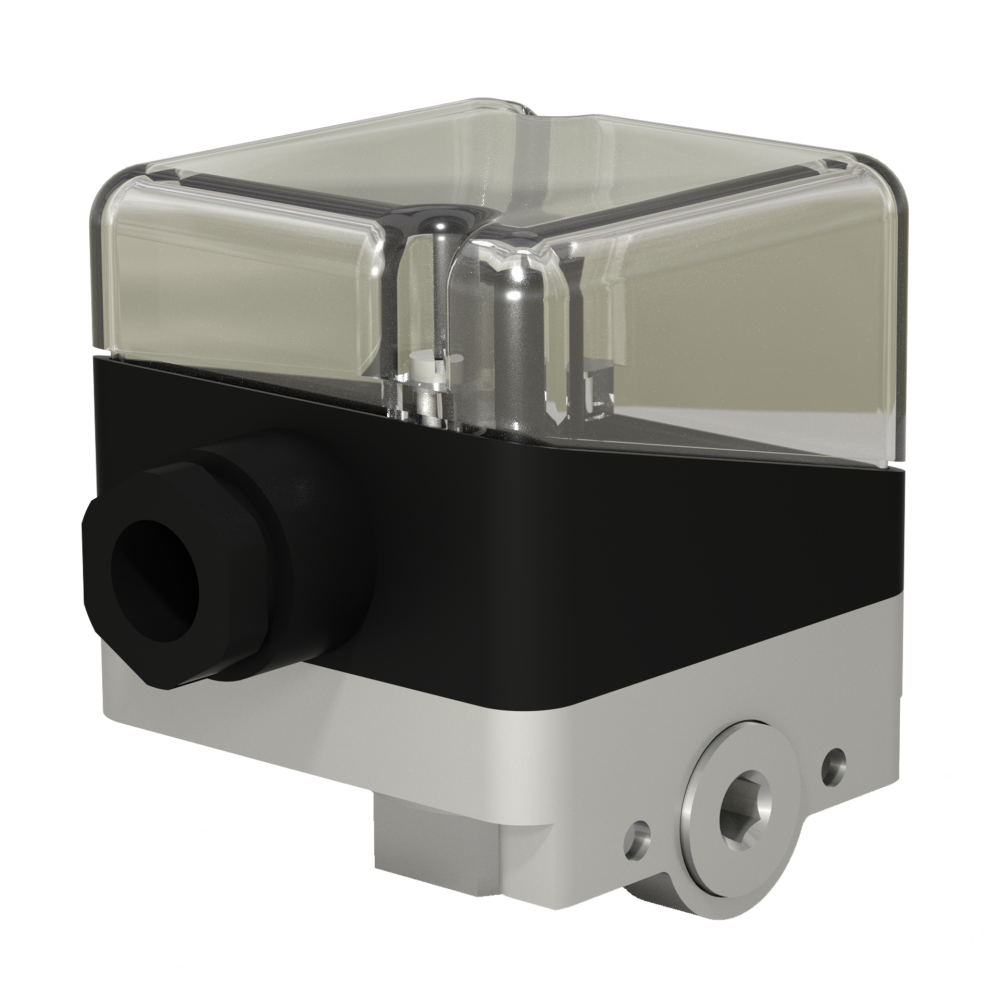

Корпусные детали датчика-реле давления выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани. Крышка выполнена из прозрачной пластмассы.
Датчики-реле избыточного давления ДРД подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой и наоборот.
Рекомендуется установка в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра. При необходимости могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).
Общие технические характеристики:
| Наименование параметра | Значение |
| Температура рабочей среды, ОС | от минус 30 до плюс 60 |
| Степень защиты по ГОСТ 14254 | IP54 |
| Величина внешней утечки, см3/ч воздуха, не более | 20 |
|
Ресурс включений, не менее
| 200 000 |
|
Средний срок службы, лет, не менее
| 10 |

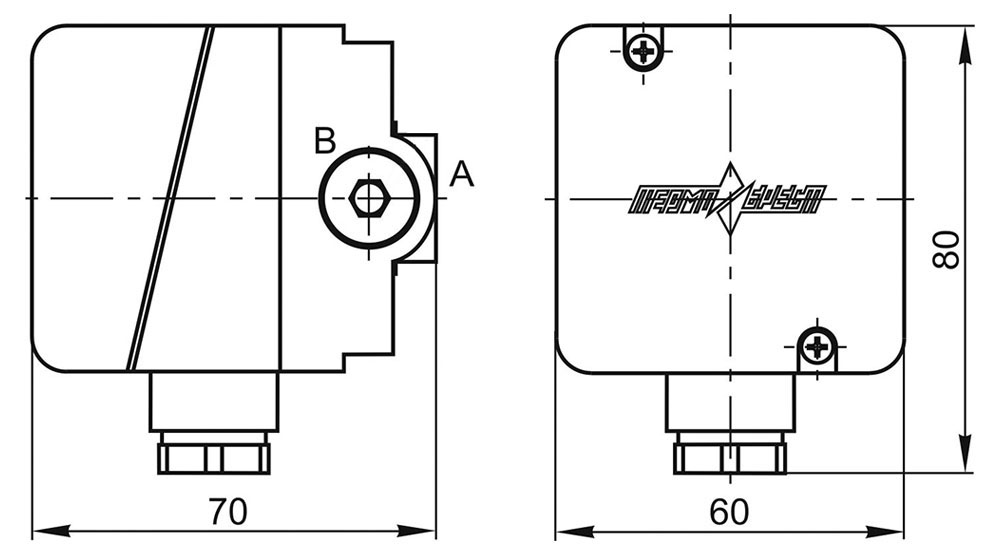

Габаритные размеры датчиков-реле давления газа серии ДРД (мембранного типа)
Технические данные:
| Наименование параметра | ДРД-12 А (Б) | ДРД-40 А (Б) | ДРД-120 А (Б) | ДРД-400 А (Б) | ДРД-1000 А (Б) |
| Нижний предел уставки давления | 3 мбар | 10 мбар | 30 мбар | 0,1 бар | 0,2 бар |
| Верхний предел уставки давления | 12 мбар | 40 мбар | 120 мбар | 0,4 бар | 1,0 бар |
| Максимальное рабочее давление | 0,6 бар | 1,5 бар | |||
| Разброс срабатывания, % от верхнего предела уставки, не более | ±15 | ||||
| Зона возврата, % от верхнего предела уставки, не более | 40 | 20 | |||
| Масса, кг, не более | 0,35 | ||||
Максимально допустимый ток нагрузки
|
Коммутируемое напряжение
| Тип нагрузки | |
|
Активная
|
Индуктивная
(tg φ=0,4)
| |
| 110 В (50 Гц) | 3 А | 2 А |
| 220 В (50 Гц) | 2 А | 1,5 А |
| 5 В постоянного тока | 4 А | 3 А |
| 12 В постоянного тока | 3 А | 2 А |
| 24 В постоянного тока | 2 А | 1,5 А |
| 110 В постоянного тока | 0,4 А | 0,4 А |
| 220 В постоянного тока | 0,2 А | 0,2 А |
Пример обозначения при заказе модели с верхним пределом
уставки равным 1200 Па (12 мбар), предназначенным для контроля избыточного
давления, настроенного по шкале на повышение (нарастание) давления:
ДРД-12А ТУ РБ 200020142.025-2000.
