Изолирующие фланцевые соединения ИФС

ИФС представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.

ИФС – конструкция в сборе, изготавливается в заводских условиях, при сборке обеспечивается герметичность соединения и изолированность от токов различного напряжения. Служит для катодной защиты трубопровода, как подземного, так и воздушного, что продляет срок его службы. Ставится при выходе подземного трубопровода и при переходе его в воздушный, в местах, где возможен электрический контакт газопровода сзаземленными конструкциями и комуникациями , а также на вводах (и выводах) газопроводов ГРС, ГРП, ГРУ . В основном закладывается его установка при проектировании трубопровода, проектными организациямию.

ИФС состоит из двух фланцев , изолирующей прокладки между ними, изолирующих втулок, которые устанавливаются в крепежные отверстия, а также шпилек, гаек, шайб.

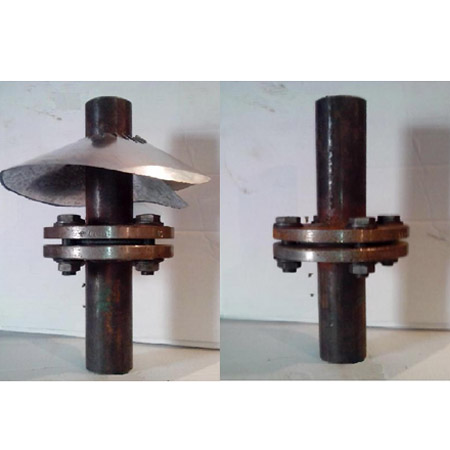

ИФС исполнение из "плоских" фланцев (СЗК-78)

В конструкции используется два фланца по ГОСТ 12820-80 «Фланцы стальные приварные на Ру от 0,6 до 2,5 МПа». Для того, чтобы обеспечить не разборный монтаж соединений, при производстве СЗК к фланцам привариваются стальные патрубки, что позволяет приваривать соединения, не опасаясь перегрева, потери герметичности и электроизолирующих свойств. Для СЗК используются фланцы 1-го исполнения. При сборке используются прокладки из паронита ПМБ которые пропитываются электротехническим лаком. , в отверстия под крепеж, устанавливаются электроизолирующие втулки которые в зависимости от диаметра метизов изготавливаются из полепропелена или текстолита. Втулки и прокладка надежно изолируют фланцы от прохождения электрического тока.
