Описание

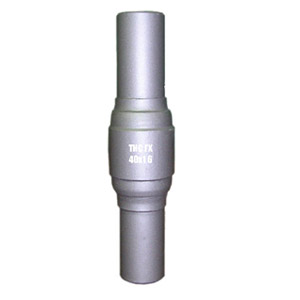

ТИС-ГХ
ТУ 3799-010-49652808-2004
Трубопроводные изолирующие соединения для газопроводов устанавливаются в газораспределительных сетях и в магистральных газопроводах ля защиты от подземных «блуждающих» токов, наведенных токов от линий электропередач, других посторонних источников, влияющих на надежность, безопасность и срок службы газопроводов.
Преимущества:
- необслуживаемость (за исключением подкраски) в течение всего установленного срока службы ТИС ГХ
- установленный срок службы 30 лет
- конструкция исключает возможность несанкционированного нарушения герметичности трубопровода, ввиду отсутствия разъемных соединений
- высокая надежность за счет отсутствия разъемных соединений
- климатические условия применения УХЛ по ГОСТ 15150-69, температура окружающего воздуха от -60 до 50°С
|
Технические характеристики | ||||
|
Обозначение |
DN, мм |
Dпр, мм |
PN, МПа, (кгс/см²) |
L, мм |
|
ТИС ГХ 25х1,6 |
25 |
32 |
1,6 (16) |
250 |
|
ТИС ГХ 32х1,6 |
32 |
40 |
1,6 (16) |
270 |
|
ТИС ГХ 40х1,6 |
40 |
48 |
1,6 (16) |
270 |
|
ТИС ГХ 50х1,6 |
50 |
57 |
1,6 (16) |
300 |
|
ТИС ГХ 65х1,6 |
65 |
76 |
1,6 (16) |
350 |
|
ТИС ГХ 80х1,6 |
80 |
89 |
1,6 (16) |
350 |
|
ТИС ГХ 100х1,6 |
100 |
108 |
1,6 (16) |
350 |
|
ТИС ГХ 150х1,6 |
150 |
159 |
1,6 (16) |
400 |
|
ТИС ГХ 200х1,6 |
200 |
219 |
1,6 (16) |
500 |
|
ТИС ГХ 250/200х1,6 |
200 |
272 |
1,6 (16) |
740 |
|
ТИС ГХ 300х1,6 |
300 |
325 |
1,6 (16) |
800 |
