Описание

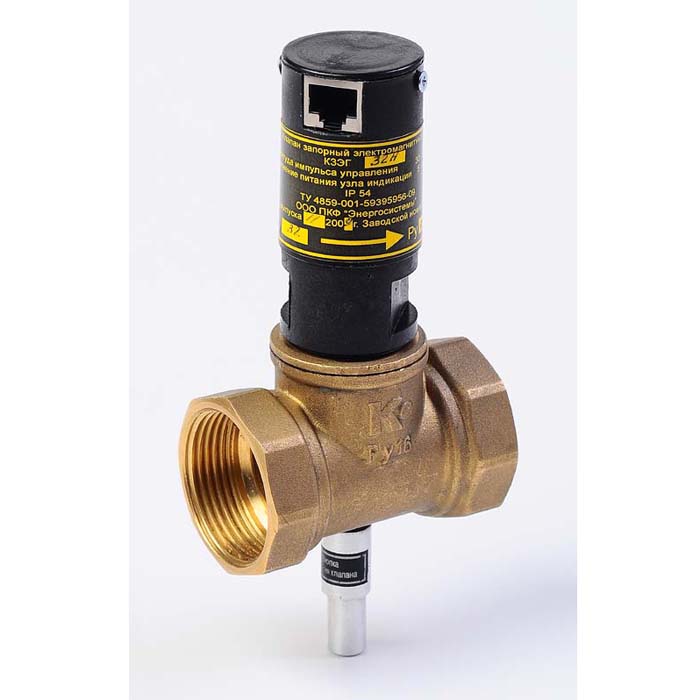

Клапаны запорные электромагнитные газовые типа КЗЭГ (далее клапаны) предназначены для автоматического непрерывного контроля и отключения подачи природного газа по ГОСТ 5542-87 при аварийной подаче импульсного напряжения на электромагнит клапана низкого и среднего давления.
Условия эксплуатации клапанов должны соответствовать климатическому исполнению УХЛ 4 по ГОСТ15150-69.
Клапаны запорные электромагнитные газовые КЗЭГ предназначены для использования в качестве запорного устройства трубопроводных магистралей и газогорелочных устройств с рабочей средой: природный газ по ГОСТ 5542 и воздух.
Характеристики изделия:
Амплитуда импульса управляющего сигнала для закрытия клапана, В от 30 до 50
Диапазон условного давления, МПа (кгс/см3):
- для клапанов НД до 0,005 (0,05)
- для клапанов СД до 0,3 (3)
| Тип клапана | Условный проход, мм | Габаритные размеры, мм, не более | Масса, кг, не более | Способ присоединения к трубопроводу | Вид корпуса | Строительные размеры L1xB1xH1(мм), D(G), d(кол.отв.) |
| КЗЭГ 15 НД | 15 | 60х42х155 | 0,75 | Муфтовый | Литой | 55х37х150 (½") |
| КЗЭГ 20 НД | 20 | 70х40х160 | 0,8 | Муфтовый | Литой | 65х32х155 (¾") |
| КЗЭГ 25 НД (СД) | 25 | 100х90х160 | 0,8 | Муфтовый | Литой | 95х85х155 (1") |
| КЗЭГ 32 НД (СД) | 32 | 110х90х210 | 1,2 | Муфтовый | Литой | 94x80x205,(1¼") |
| КЗЭГ 40 НД (СД) | 40 | 120х90х215 | 1,5 | Муфтовый | Литой | 115x85x210,(1½") |
| КЗЭГ 50 НД (СД) | 50 | 135х95х220 | 2,0 | Муфтовый | Литой | 130x90x215, (2") |
| КЗЭГ 65 НД (СД) | 65 | 215х125х290 | 7,0 | Муфтовый | Литой | 210х120х285, (2½") |
| КЗЭГ 80 НД (СД) | 80 | 225х185х270 | 8,0 | Фланцевый | Сварной | 220x180x265, 145, 18(4) |
| КЗЭГ 100 НД (СД) | 100 | 260х195х290 | 10,0 | Фланцевый | Сварной | 255x195x285,160, 18(4) |
| КЗЭГ 150 НД (СД) | 150 | 375х280х375 | 25,0 | Фланцевый | Сварной | 370x280x370, 240, 22(8) |
