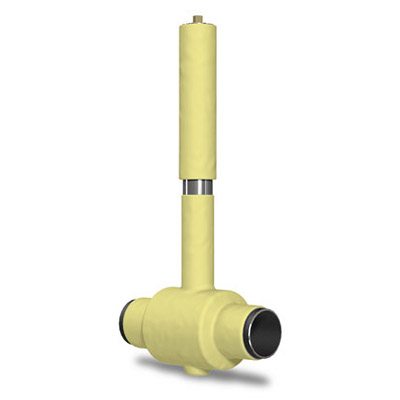

Шаровые краны предназначены для установки в качестве запорной арматуры на подземных стальных, нефтяной и газовой промышленности.
Управление краном осуществляется через телескопический удлинитель штока, верхний конец которого выводиться «под ковер» (лючок дорожный). Узел управления имеет конструкцию, защищенную от попадания влаги, грязи, не санкционированного доступа.
Длина штока регулируется в пределах ±200 мм от базовой величины (кроме кранов с ручным редуктором). Наружная поверхность крана и удлинителя штока покрыта диэлектрическим антикоррозионным покрытием весьма усиленного типа (ВУС) соответствующим ГОСТ 9.602. Т-ключ для управления краном поставляется в комплекте.
Не требуют технического обслуживания. Возможна комплектация коверами.
|
Основные технические характеристики | |
|
Рабочая среда |
среды, по отношению к которым
|
|
Давление PN |
16; 25 кг/см² |
|
Температура эксплуатации |
от -40 °C до +40 °C |
|
Класс герметичности |
«A» ГОСТ 9544-2005 |
|
Материалы основных деталей |
корпус: ст 20 |
|
шар: 12Х18Н9Т | |
|
уплотнение в затворе: фторопласт, полиуретан | |
|
Климатическое исполнение |
В5 по ГОСТ 15150-69* |
|
Тип присоединения к трубопроводу |
под приварку |
|
Управление |
ручное (рукоятка), ручной редуктор |
|
Установочное положение |
вертикально, штоком вверх |
|
Наружное антикоррозионное покрытие |
ПАП-М 105 |
|
Ресурс крана |
4000 циклов |
|
Гарантийный срок |
12 месяцев |
|
Срок службы |
15 лет |
|
Изготовление и поставка |
ТУ 3742-003-35506687-98 |
|
Условное обозначение |
DN, мм |
d, мм |
D, мм |
L, мм |
H, мм |
Масса, кг |
|
КШ-50п |
50 |
57 |
93 |
405 |
1000-2500 |
17 |
|
КШ-65п |
65 |
76 |
113 |
500 |
1000-2500 |
28 |
|
КШ-80п |
80 |
89 |
150 |
500 |
1000-2500 |
35 |
|
КШ-100п |
100 |
108 |
178 |
500 |
1000-2500 |
39 |
|
КШ-125п |
125 |
133 |
218 |
600 |
1000-2500 |
77 |
|
КШ-150п |
150 |
159 |
244 |
600 |
1000-2500 |
91 |
|
КШ-200п |
200 |
219 |
325 |
600 |
1000-2500 |
115 |
|
КШ-300п* |
200 |
219 |
325 |
850 |
1000-2500 |
550 |
