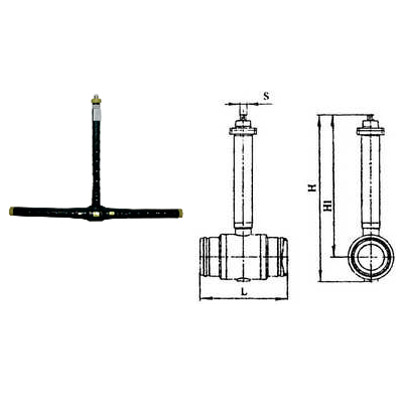

Кран шаровой для подземной установки МА 39032
Номер чертежа: МА 39032
Исполнение: Климатическое исполнение У
Материал Корпуса: сталь 09Г2С
Присоединение: под приварку
Рабочая Среда: неагрессивный природный газ
Тип Давления: N
Pmax: 16
Tmin: -45
Tmax: 80
Тип: Краны
|
Таблица фигура |
Номер чертежа |
Усл. обозн. |
Присоединение |
Привод |
DN |
L |
L1 |
H |
H1 |
Масса |
|
|
МА 39032 |
|
под приварку |
ручной (под ключ) |
50 |
216 |
|
914 |
870 |
19 |
|
|
МА 39032 |
|
под приварку |
ручной (под ключ) |
80 |
283 |
|
939 |
870 |
29 |
|
|
МА 39032 |
|
под приварку |
ручной (под ключ) |
100 |
305 |
|
970 |
879 |
33,5 |
|
|
МА 39032 |
|
под приварку |
ручной (переносной редуктор) |
150 |
457 |
|
1042 |
910 |
119 |
|
|
МА 39032 |
|
под приварку |
ручной (переносной редуктор) |
200 |
521 |
|
1080 |
935 |
130 |
|
|
МА 39032 |
|
под приварку |
ручной (переносной редуктор) |
250 |
559 |
|
1150 |
945 |
190 |
|
|
МА 39032 |
|
под приварку |
ручной (переносной редуктор) |
300 |
635 |
|
1181 |
980 |
280 |
|
|
МА 39032 |
|
под приварку |
ручной (переносной редуктор) |
400 |
860 |
|
2915 |
2410 |
1441 |
|
|
МА 39032 |
|
под приварку |
ручной (переносной редуктор) |
500 |
1020 |
|
2970 |
2400 |
2236 |
