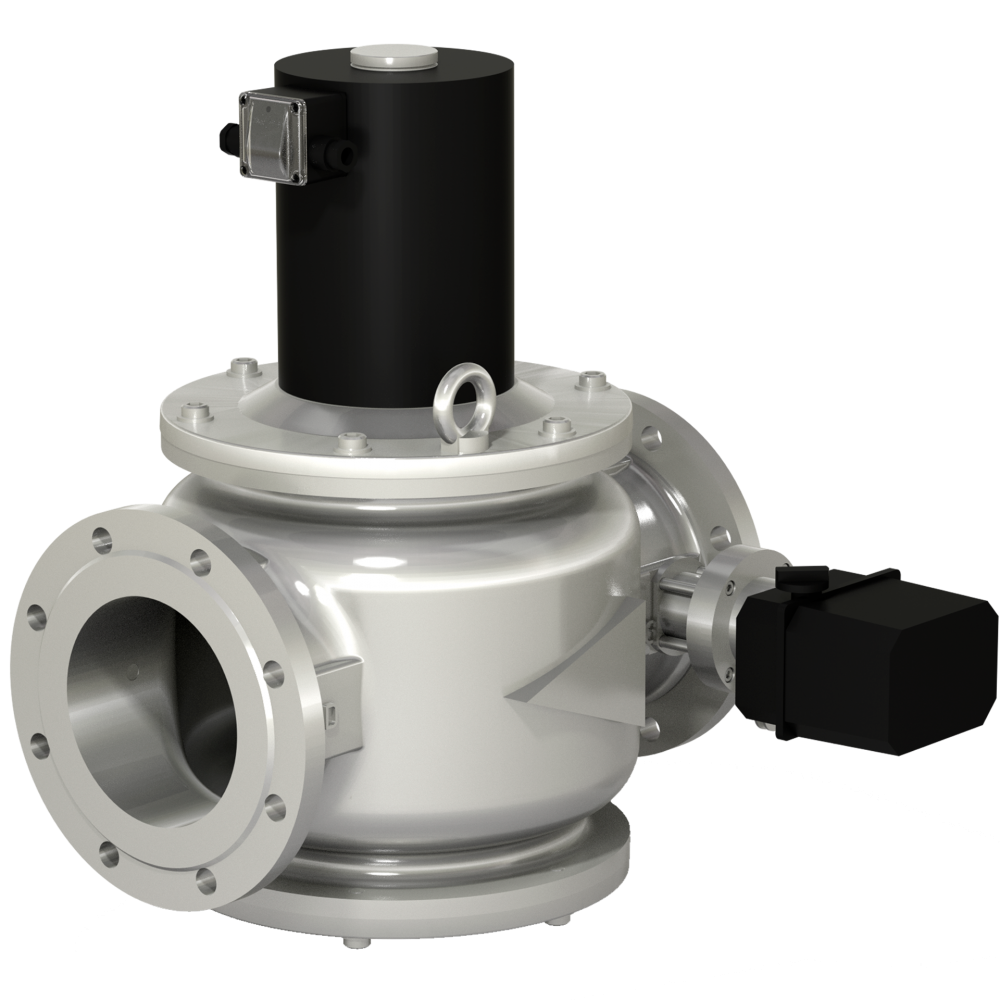

Описание
В конструкцию клапана встроен регулятор расхода, при помощи которого осуществляется изменение количества пропускаемого газа через клапан. Конструктивно регулятор расхода находится по ходу газа перед основным затвором.
Напряжение питания:
- электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц), 24 В (пост. тока);
Исполнение клапанов позволяет использовать их в качестве запорно-регулирующего органа для горелочных устройств, где необходимо наличие отсечки и возможности регулировки расхода газа.
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.
Материал корпуса:
легированная сталь (для DN 150 - 300);
серый или высокопрочный чугун (только для DN 150, 200).
Климатическое исполнение: У3.1 (-30...+40 °С)
Частота включений, 1/час, не более: 40
Полный ресурс включений, не менее: 500000
Степень защиты клапана: IP65
Степень защиты электропривода: IP54
Степень защиты электропривода: IP54
Напряжение питания:
- электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц), 24 В (пост. тока);
- электропривода расхода: 220 В, 50 Гц
Потребляемая мощность электропривода:
- для DN 150, 200 - не более 2,75 Вт (привод SP0);
- для DN 150, 200 - не более 2,75 Вт (привод SP0);
- для DN 250, 300 - не более 4 Вт (привод SP1).
Угол поворота регулятора расхода: 90°
Время полного хода регулятора расхода:
- для DN 150, 200 - 60 с;
- для DN 150, 200 - 60 с;
- для DN 250, 300 - 80 с.
Монтажное положение: на горизонтальных участках трубопровода (катушкой вверх);
Для DN 125, 150, 200 по специальному заказу возможно изготовление исполнений, предназначенных для установки на вертикальных участках трубопровода.
|
Наименование клапана
|
DN
|
Диапазон
присоедин.
давления, МПа

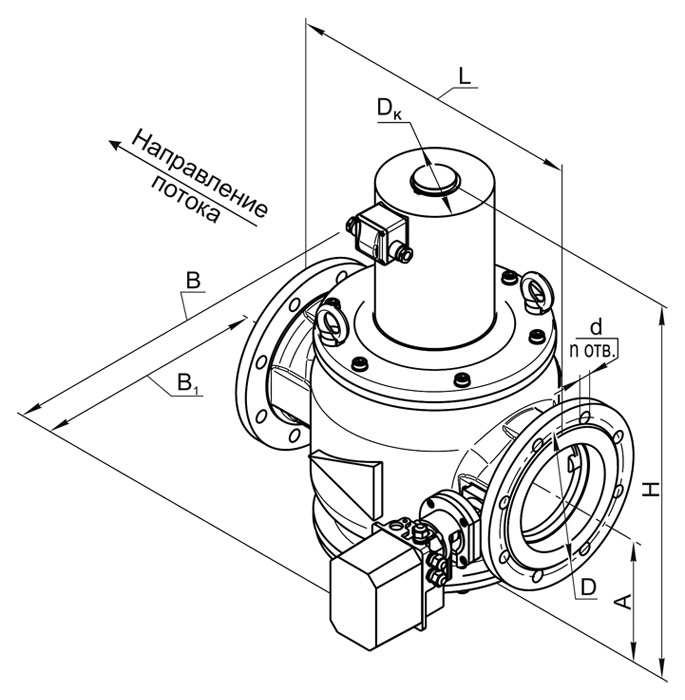

| Размеры, мм |
Потребл.
мощность,
Вт,
не более* |
Мас-са,
кг
|
Коэффи-
циент
сопротив-
ления**
| ||||||||
| L | B | B1 | DK | H | A | D | d | n | ||||||
| ВН6М-1К ст. | 150 |
0...0,1
| 470 |
500
|
333
| 155 |
568
|
175
| 225 |
18
| 8 |
220 /
110
| 109 | 7,1 |
| ВН6М-3К ст. | 0...0,3 | |||||||||||||
| ВН6М-6К ст. | 0...0,6 | |||||||||||||
| ВН8М-1К ст. |
200
| 0...0,1 |
600
|
580
|
360
|
727
| 229 | 280 | 153 |
11,2
| ||||
| ВН8М-3К ст. | 0...0,3 | |||||||||||||
| ВН8М-6К ст. | 0...0,6 | |||||||||||||
| ВН10М-1К ст. |
250
| 0...0,1 |
700
|
745
|
475
| 215 |
855
| 298 | 350 | 22 | 12 |
230 /
115
| 320 | |
| ВН10М-3К ст. | 0...0,3 | |||||||||||||
| ВН10М-6К ст. | 0...0,6 | |||||||||||||
| ВН12М-1К ст. |
300
| 0...0,1 | 850 | 840 |
515
| 270 |
1070
|
348
| 400 |
350 /
175
| 460 | |||
| ВН12М-3К ст. | 0...0,3 | |||||||||||||
| ВН12М-6К ст. | 0...0,6 | |||||||||||||
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения (для исполнения на 220 В, 50 Гц).
** Коэффициент сопротивления указан при полностью открытом регкляторе расхода.
Электроприводы, используемые для данного типа клапанов и их характеристики.
|
Тип датчика положения
обратной связи
|
Номинальный
диаметр
электромагнитного клапана
|
Обозначение электропривода
производства Regada (Словакия)
| Время полного хода, с |
Напряжение
питания
|
|
Реостатный
2000 Ом
| DN 150, 200 | SP0, типовой номер 280.0-08 BFC/03 | 60 |
220 В, 50 Гц
|
| DN 250, 300 | SP1, типовой номер 281.1-03 BFA/00 | 80 | ||
|
Реостатный
100 Ом
| DN 150, 200 | SP0, типовой номер 280.0-08 BBC/03 | 60 | |
|
Токовый
4...20 мА
| DN 150, 200 | SP0, типовой номер 280.0-08 BSC/03 |
60
| |
| DN 250, 300 | SP1, типовой номер 281.1-03 BVA/00 |
80
|
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
Для клапанов ВН6М-..., ВН8М-... возможно изготовление корпуса из чугуна (в конце обозначене - ч.)
При заказе клапана с электроприводом регулятора расхода, работающим в режиме пропорционального регулирования, необходимо указать наименование привода или тип датчика положения, входящего в конструкцию электропривода.
Пример записи при заказе клапана электромагнитного двухпозиционного фланцевого с электроприводом регулятора расхода, присоединительным диаметром 6 дюймов (DN 150), материал корпуса - сталь, рабочее давление 1 бар, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц; привод оснащен датчиком положения электронного типа 4...20 мА:
Клапан ВН6М-1К ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96 (электропривод SP0 280.0-08 BSC/03).
