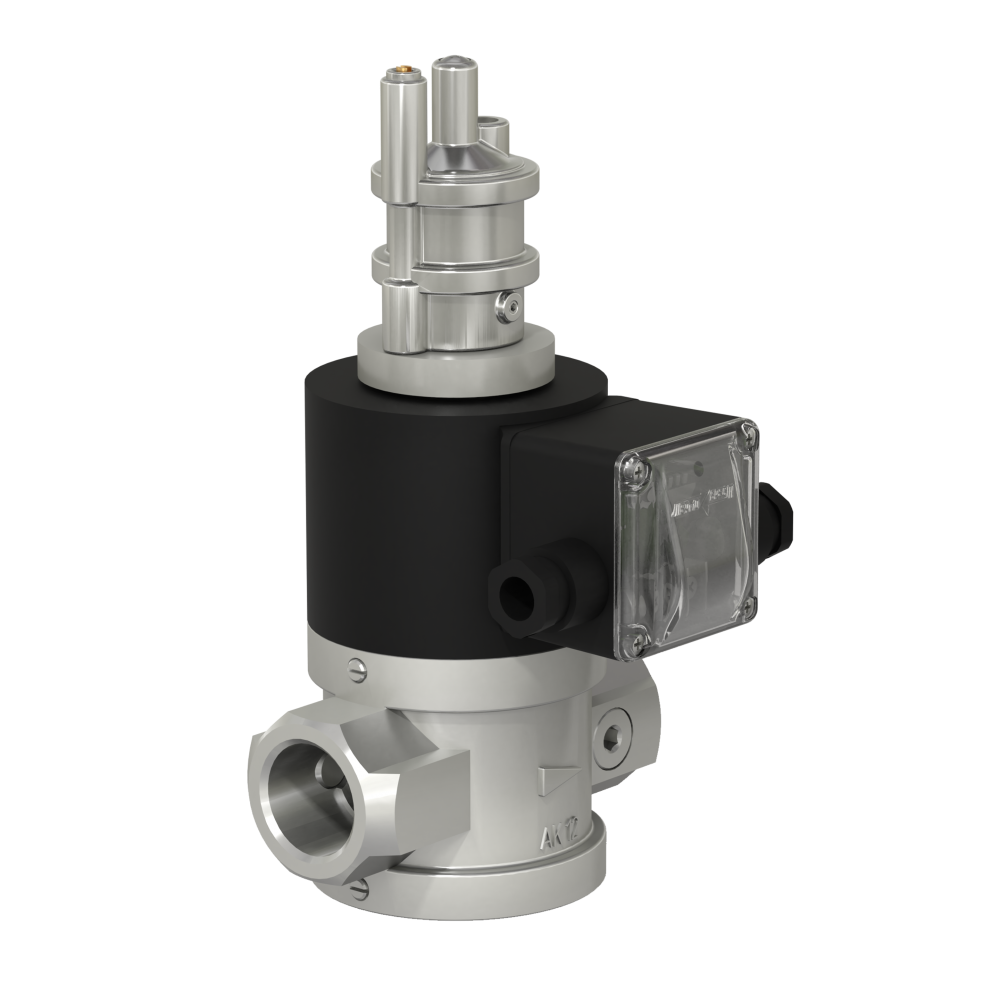

Описание
Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение: У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия: 5...20 с - для DN 15, 20, 25;
5...30 c - для DN 32, 40, 50.
Время закрытия: не более 1 с.
Степень защиты:
общепромышленное исполнение - IP65;
Климатическое исполнение: У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС).
Время открытия: 5...20 с - для DN 15, 20, 25;
5...30 c - для DN 32, 40, 50.
Время закрытия: не более 1 с.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более: 30
Полный ресурс, не менее: 50 000 включений
Монтажное положение: горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.
Частота включений, 1/час, не более: 30
Полный ресурс, не менее: 50 000 включений
Монтажное положение: горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.
Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 50 (2 дюйма) с медленным открытием, на рабочее давление 0,6 МПа, муфтового исполнения, напряжение питания 220 В, 50 Гц, вид климатического исполнения У2:
Клапан ВН2Т-6, 220 В, 50 Гц, У2
В случае заказа клапана во взрывозащищенном исполнении (2 Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН2Т-6Е, 220 В, 50 Гц, У2.
|
Наименование
клапана
|
DN
|
Диапазон
присоединит.
давления,
МПа
|

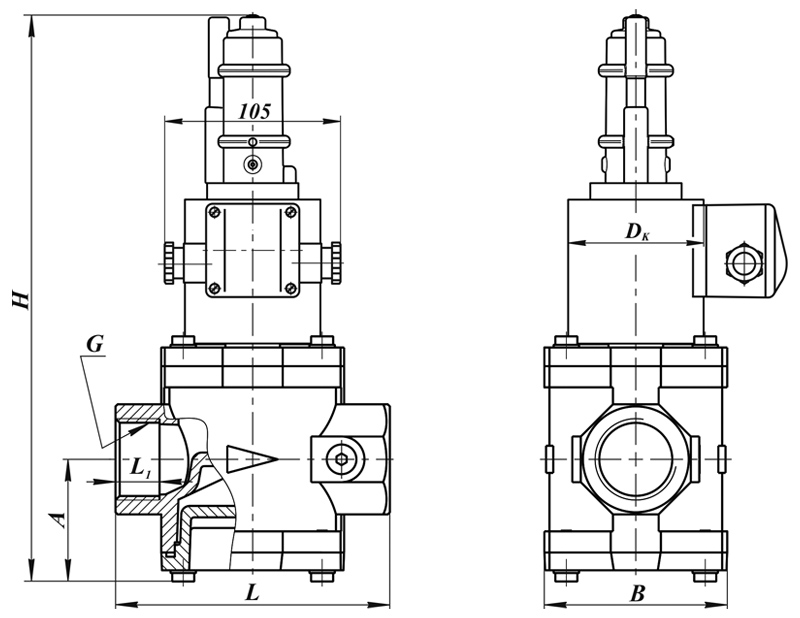

Размеры, мм
|
Потребляемая
мощность,
Вт,
не более *
|
Масса,
кг
|
Коэффи-
циент
сопротив-
ления
| |||||
|
L
|
L1
|
B
|
DK
|
H
|
A
| ||||||
| ВН1/2Т-4 |
1/2
|
0...0,4
|
100
| 16 | 68 | 80
| 245 | 31,5 |
55 / 27,5
|
4,4
(4,7)**
| 5,2 |
| ВН1/2Т-6 |
0...0,6
| ||||||||||
| ВН3/4Т-4 |
3/4
|
0...0,4
| 8,0 | ||||||||
| ВН3/4Т-6 | 0...0,6 | ||||||||||
| ВН1Т-4 |
1
|
0...0,4
|
120
| 18 | 80 | 248 | 35 |
4,7
(5,0)**
| 11,0 | ||
| ВН1Т-6 |
0...0,6
| ||||||||||
|
Наимено-
вание
клапана
| DN |
Диапазон
присоедин.
давления,
МПа
| G,

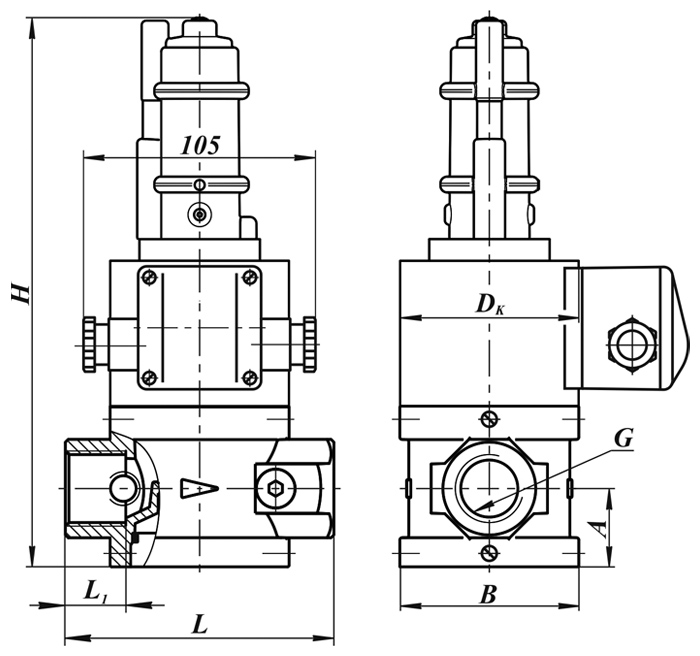

дюйм | Размеры, мм |
Потребл.
мощность,
Вт,
не более*
|
Масса,
кг
|
Коэффи-
циент
сопротив-
ления
| |||||
| L | L1 | B | DK | H | A | |||||||
| ВН11/4Т-1 | 32 |
0...0,1
| 11/4 |
140
|
20
|
95
|
80
|
323
|
65
|
65 /
32,5
|
5,8
(6,1)**
| 11,8 |
| ВН11/4Т-3 | 0...0,3 | |||||||||||
| ВН11/4Т-6 | 0...0,6 | |||||||||||
| ВН11/2Т-1 | 40 | 0...0,1 | 11/2 | 162 | 19 | 108 | 337 | 72 |
6,2
(6,5)**
| 10,4 | ||
| ВН11/2Т-2 | 0...0,2 | |||||||||||
| ВН11/2Т-3 | 0...0,3 | |||||||||||
| ВН11/2Т-6 | 0...0,6 | |||||||||||
| ВН2Т-1 | 50 | 0...0,1 | 2 | 118 | 338 | 73 |
6,6
(6,9)**
| 12,6 | ||||
| ВН2Т-2 | 0...0,2 | |||||||||||
| ВН2Т-3 | 0...0,3 | |||||||||||
| ВН2Т-6 | 0...0,6 | |||||||||||
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
** Для взрывозащищенного исполнения клапана.
