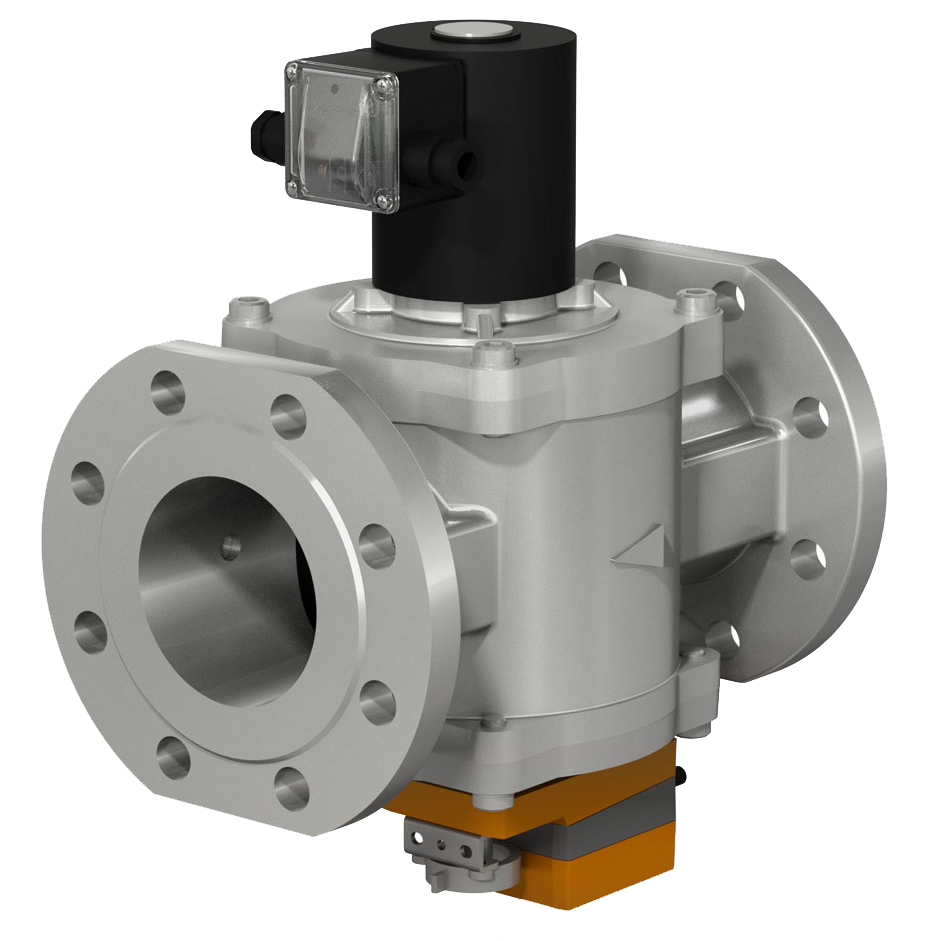

Описание
В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.
Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
-“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.
Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
-“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.
Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ
Частота включений, 1/час, не более: 20
Напряжение питания: электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока).
Степень защиты клапана: IP65
Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В пост. тока
Степень защиты электропривода: IP54
Потребляемая мощность электропривода: не более 1 Вт
Угол поворота регулятора: 90°
Климатическое исполнение: У3.1 (-30...+40 °С)
Полный ресурс включений, не менее: 300 000
Климатическое исполнение: У3.1 (-30...+40 °С)
Полный ресурс включений, не менее: 300 000
Монтажное положение: на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клап

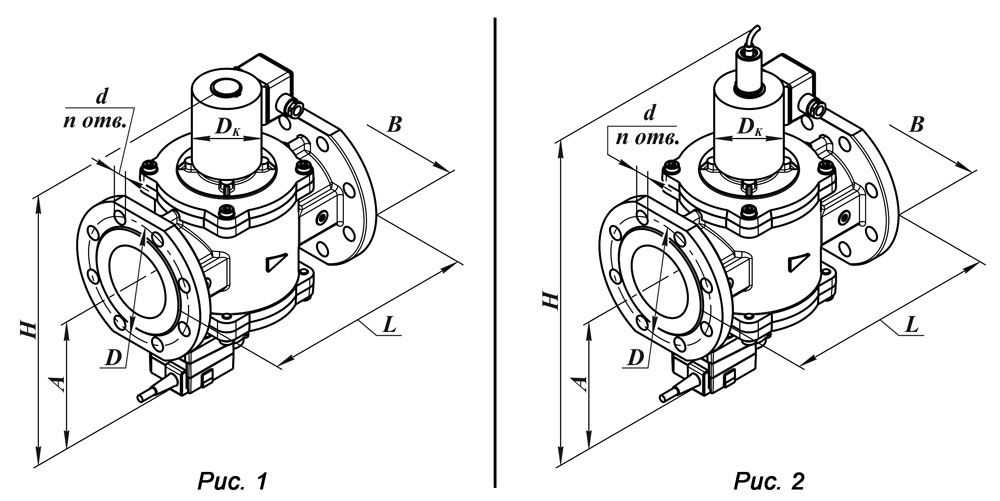

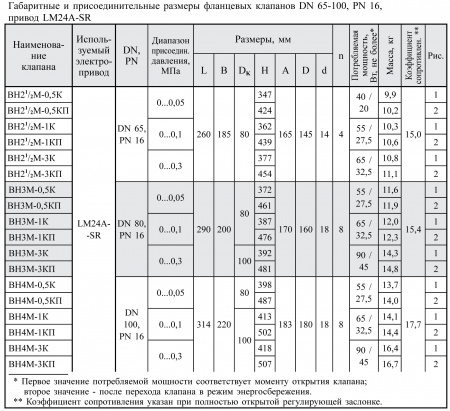

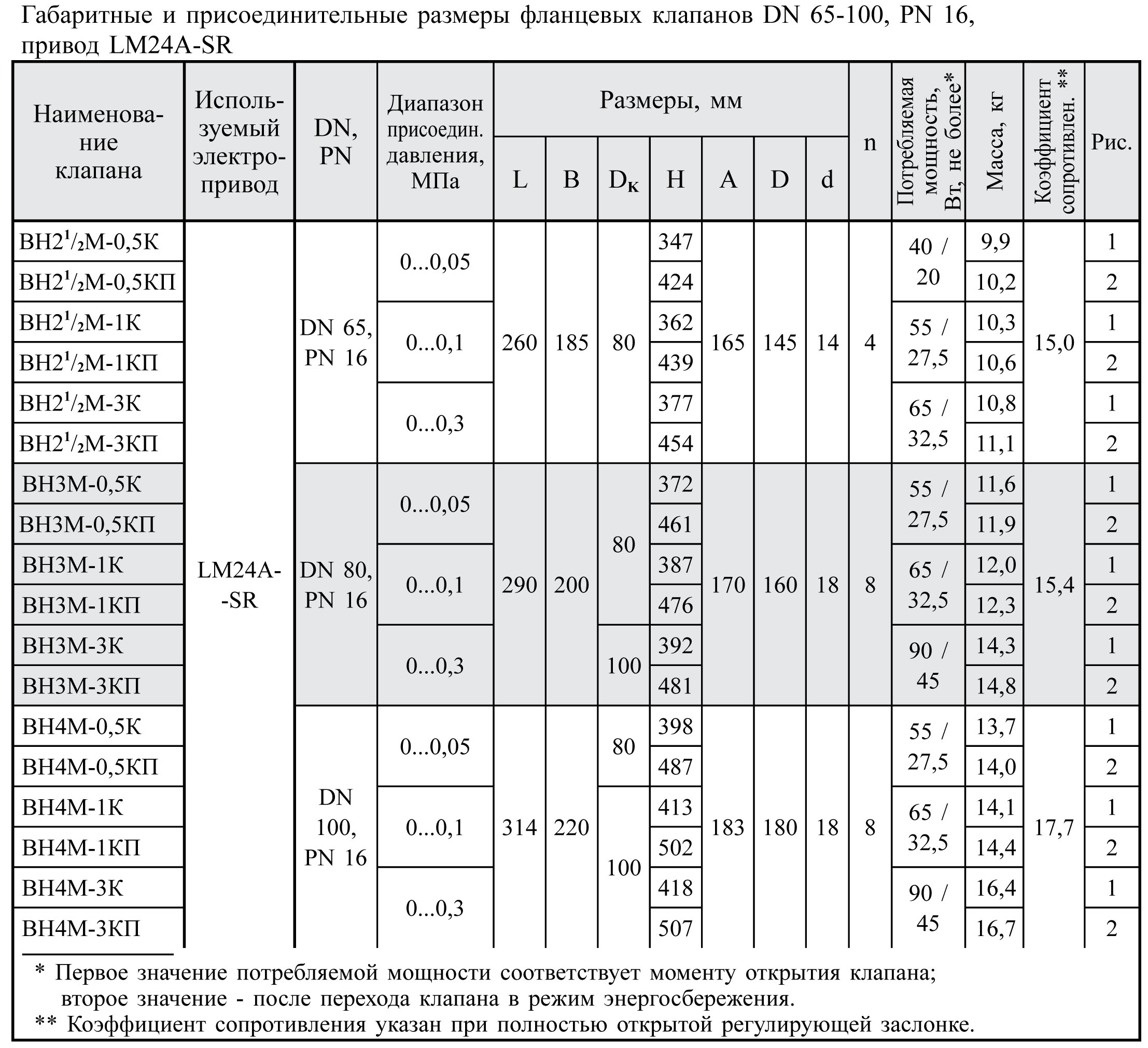

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (пропорциональное регулирование) номинальным диаметром DN 65 (21/2 дюйма), на рабочее давление 0,1 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод LM24A-SR (управление 0...10 В), исполнение - с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:
Клапан ВН21/2М-1К, 220 В, 50 Гц, У3.1 (исполнение: с присоединительными фланцами PN 16, электропривод LM24A-SR)

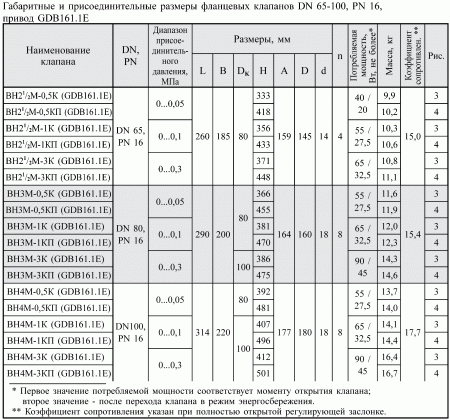

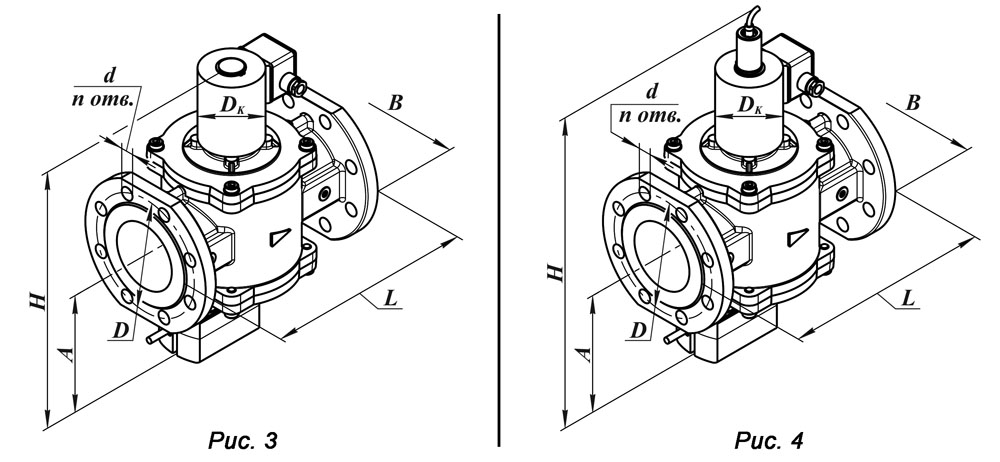

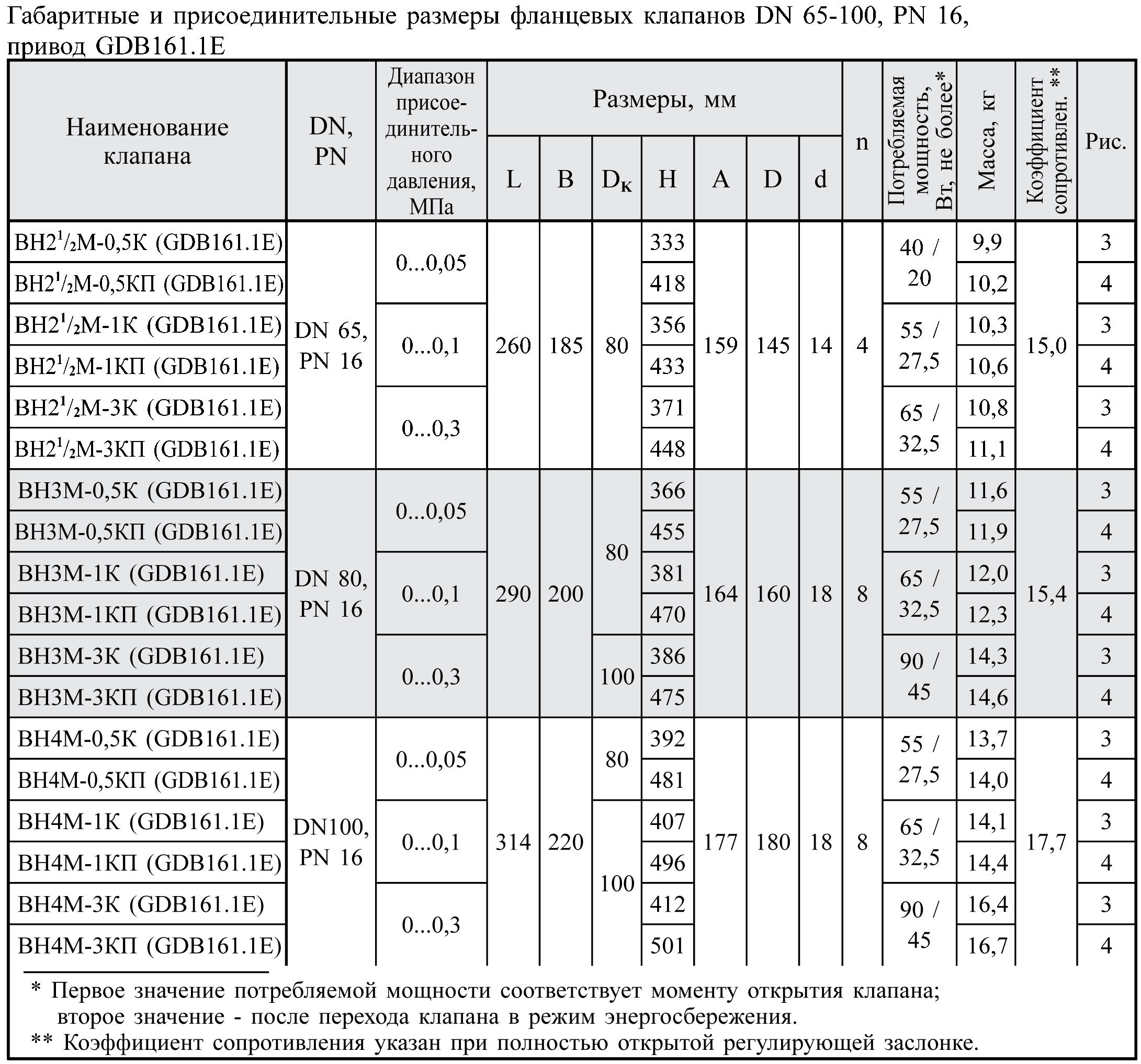

Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (пропорциональное регулирование) номинальным диаметром DN 100 (4 дюйма), на рабочее давление 0,05 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод GDB161.1E (управление 0...10 В), исполнение - с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:
Клапан ВН4М-0,5К, 220 В, 50 Гц, У3.1 (исполнение: с присоединительными фланцами PN 16, электропривод GDB161.1E)
