Описание
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС);
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:
для исполнений до 0,3 МПа - 300 срабатываний;
для исполнений на 0,6 МПа - 150 срабатываний.
Полный ресурс, не менее:
для исполнений до 0,3 МПа - 500 000 включений;
для исполнений на 0,6 МПа - 300 000 включений
Напряжение питания датчика положения: 10...30 В постоянного тока
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая ручку по стрелке в сторону знака "+" или "-" можно увеличить или уменьшить количество проходящего через клапан газа. Конструктивно регулятор расхода расположен до запорного органа (затвора). Клапаны оснащены информационной шкалой, указывающей угол поворота регулятора.
Монтажное положение: на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
В случае необходимости купить клапан газовый во взрывозащищенном исполнении (2Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН6Н-6КПЕ.
|
Наиме-нование
клапана
| DN |
Диапазон
присоедин.
давления,
МПа

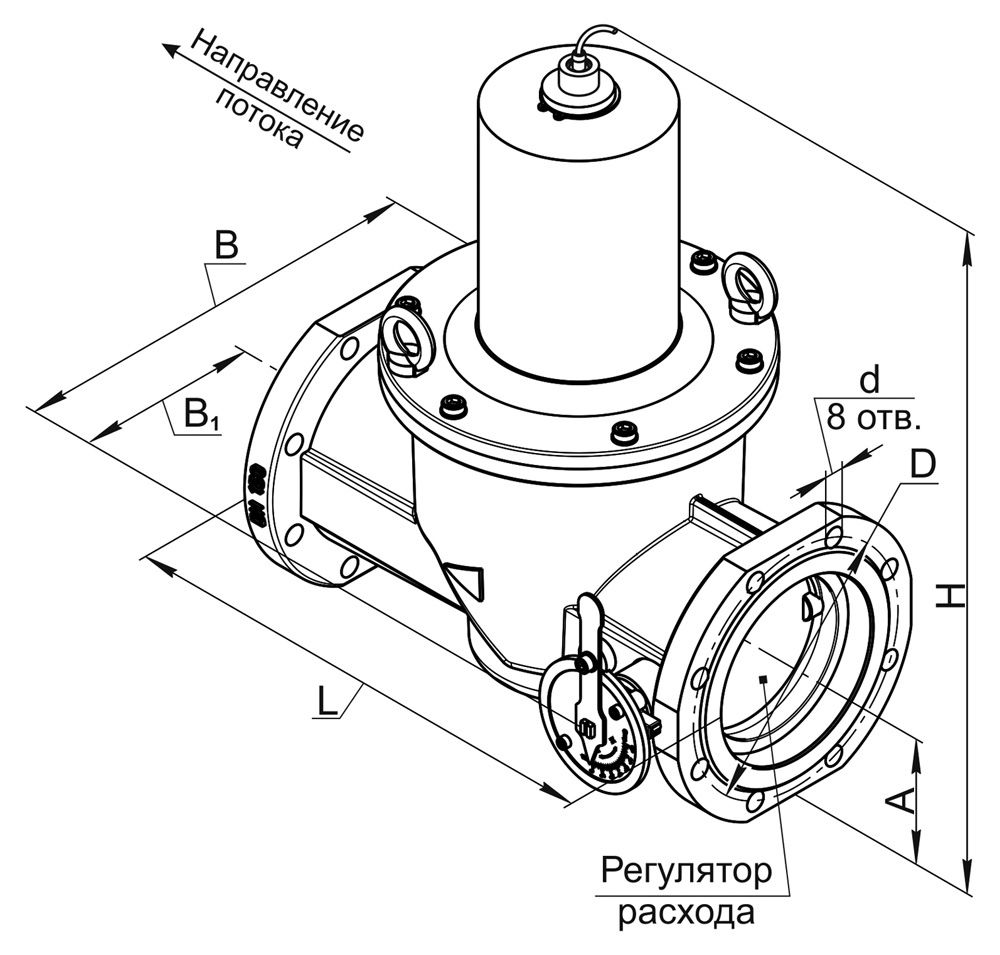

| Размеры, мм |
Потребля-емая мощность,
Вт,
не более*
|
Масса,
кг
|
Коэффи-
циент
сопро-тивления
| ||||||
|
L
|
B
|
В1
|
H
|
A
|
D
|
d
| ||||||
| ВН5Н-1КП | 125 | 0...0,1 | 400 | 295 | 164 | 541 | 110 | 200 | 18
| 110 / 55 |
31
| 14,7 |
| ВН5Н-3КП | 0...0,3 | |||||||||||
| ВН5Н-6КП | 0...0,6 | |||||||||||
| ВН6Н-1КП | 150 | 0...0,1 | 480 | 333 | 178 | 595 | 119 | 225 | 260 / 130 |
53
| 14,2 | |
| ВН6Н-3КП | 0...0,3 | |||||||||||
| ВН6Н-6КП | 0...0,6 | |||||||||||
| * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения. | ||||||||||||
