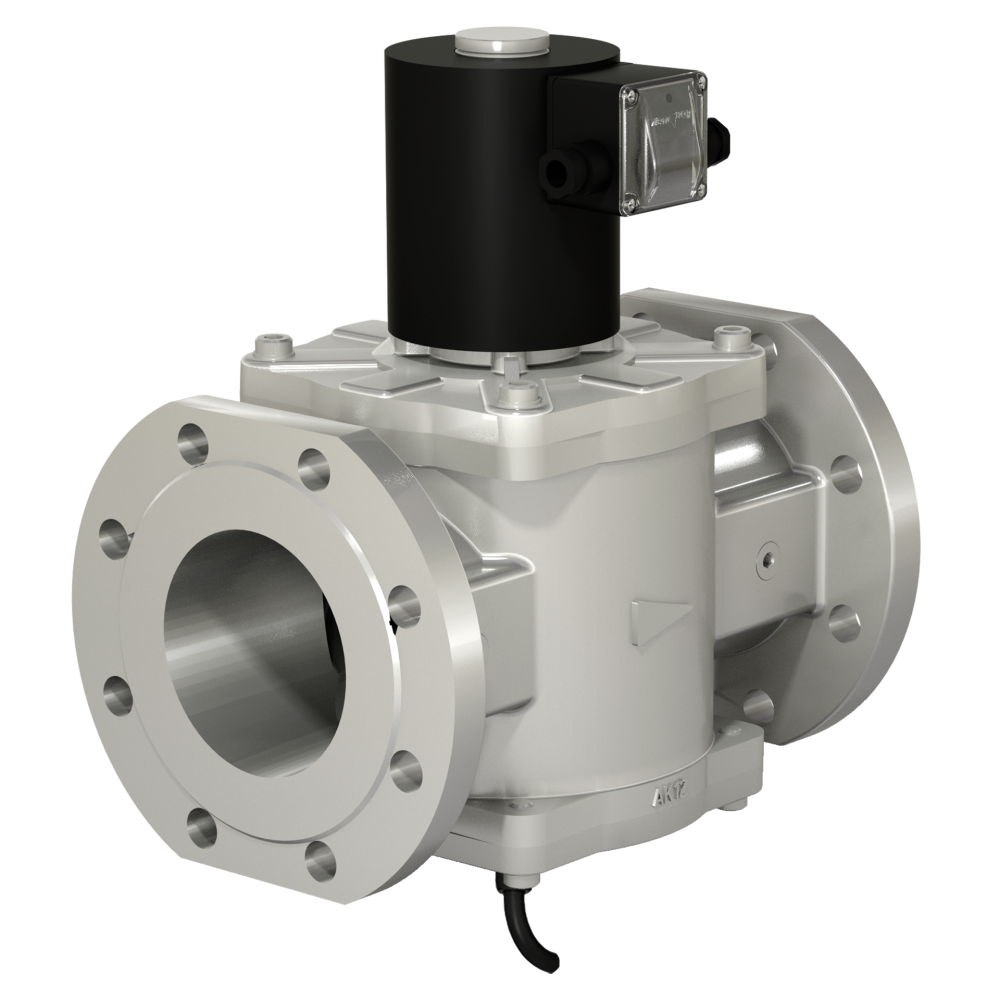

Описание
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС);
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более:
для исполнений до 0,3 МПа - 300 срабатываний;
для исполнений на 0,6 МПа - 150 срабатываний.
Коэффициент сопротивления:
для клапанов ВН2Н-... фл, PN16 - 11,6;
для клапанов ВН21/2Н-..., PN16 - 9,4;
для клапанов ВН3Н-..., PN16 - 9,3;
для клапанов ВН4Н-..., PN16 - 10,9.
Полный ресурс, не менее: 500 000 включений.
Напряжение питания датчика положения: 10...30 В постоянного тока
Тип датчика: индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68

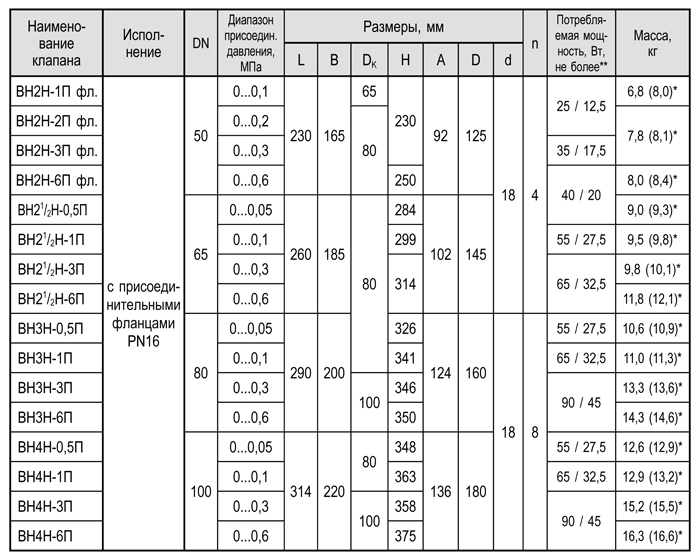

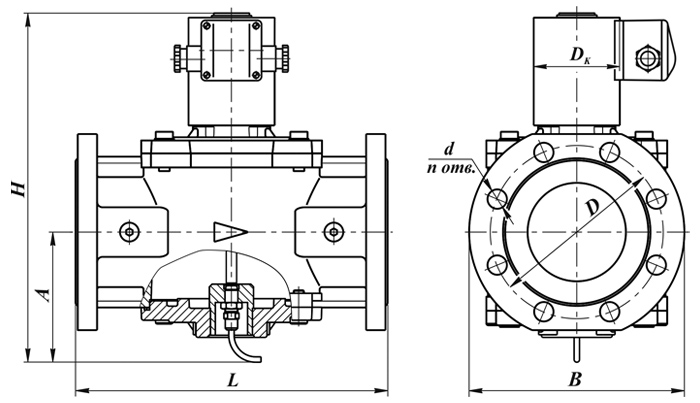

Монтажное положение:
для DN 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
для DN 65 - 100 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 100 (4 дюйма), на рабочее давление 0,3 МПа, с датчиком положения, исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:
Клапан ВН4Н-3П (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У3.1.
В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН4Н-3ПЕ.
