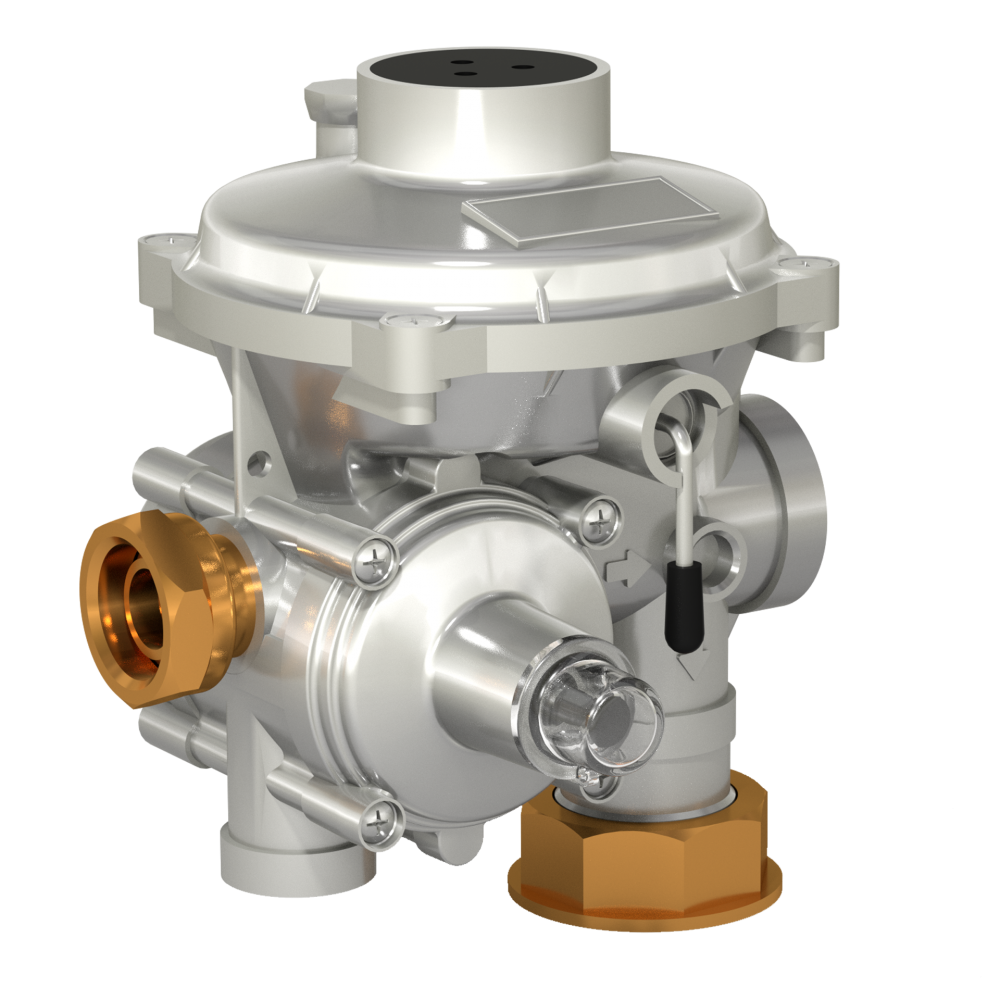

Регулятор-стабилизатор давления комбинированный бытовой предназначен для поддержания величины (значения) давления углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от входного и работающий без использования постороннего источника энергии.
В конструкцию регулятора давления входят предохранительно-сбросной и предохранительно-запорные клапаны, срабатывающие в случае возникновения аварийных ситуаций.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Дома коттеджного типа, малоквартирные дома, газорегуляторные бытовые шкафы, газовые регуляторные пункты и установки, газовые горелки, газовые приборы и приборы аналогичного назначения, где требуется поддержание стабильной величины давления (расхода) газа.
Рекомендуется перед данным регулятором давления устанавливать фильтр газовый компактный (https://termobrest.ru/prod/filtry_gazovye_kompaktnye/)
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У2 (-40...+60 °C) установка в неотапливаемых помещениях, ящиках, шкафах или под навесом без прямого попадания осадков на регулятор.
РАБОЧЕЕ ДАВЛЕНИЕ:
- Для регуляторов нулевого давления: 0,05…0,6 МПа (0,5…6 бар).
МАКСИМАЛЬНАЯ ПРОПУСКНАЯ СПОСОБНОСТЬ:
- ..50 нм3/ч - в зависимости от исполнения регулятора.
ИСПОЛНЕНИЕ ПО ПРОПУСКНОЙ СПОСОБНОСТИ:
- РС 6-КД - 6 нм3/ч;
- РС 10-КД - 10 нм3/ч;
- РС 25-КД - 25 нм3/ч;
- РС 50-КД - 50 нм3/ч.
ПРЕДЕЛЫ НАСТРОЙКИ НОМИНАЛЬНЫХ ЗНАЧЕНИЙ ВЫХОДНОГО ДАВЛЕНИЯ:
- 1,8...2,4 кПа, (заводская настройка: 2 кПа).
НАСТРОЙКА СРАБАТЫВАНИЯ ПРЕДОХРАНИТЕЛЬНО-СБРОСНОГО КЛАПАНА (ПСК):
- 3,15...4,2 кПа, (заводская настройка - 3,5 кПа).
НАСТРОЙКА СРАБАТЫВАНИЯ ПРЕДОХРАНИТЕЛЬНО-ЗАПОРНОГО КЛАПАНА (ПЗК):
- при повышении выходного давления: 3,6...4,8 кПа, (заводская настройка: 4,0 кПа);
- при понижении выходного давления: 1,5 кПа.
ПОГРЕШНОСТЬ СРАБАТЫВАНИЯ ПЗК ОТ НОМИНАЛЬНОГО ЗНАЧЕНИЯ НАСТРОЙКИ:
- ±10 %
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- Любое, за исключением, когда труба располагается ниже продольной оси регулятора.
СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА
- Не менее 9 лет.

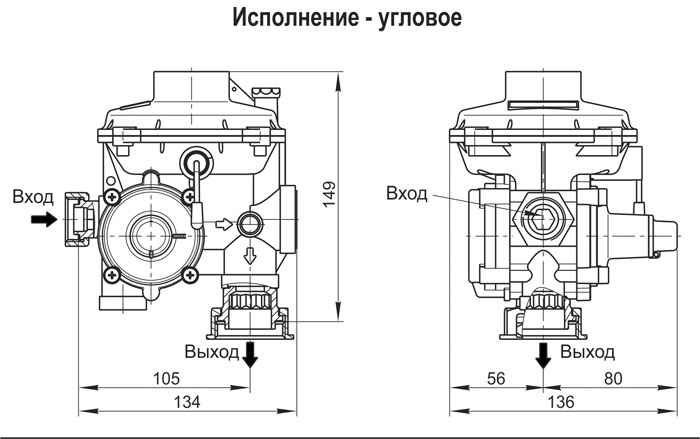

ГАБАРИТНЫЕ РАЗМЕРЫ (ДЛЯ УГЛОВОГО ИСПОЛНЕНИЯ):
- длина - 139 мм;
- ширина - 136 мм;
- высота - 160 мм.
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (ПО УМОЛЧАНИЮ):
- входного патрубка - DN 15 (накидная гайка - G¾”);
- выходного патрубка - DN 25 (гайка - G1¼”).
По специальному заказу поставляются комбинированные регуляторы давления с другими присоединительными размерами (указывается дополнительно):
- с входными патрубками - DN 10 (накидная гайка - G½”) или DN 20 (накидная гайка – G1”);
