Данные регуляторы могут быть применены как в качестве регуляторов нулевого давления, так и в качестве регуляторов соотношения газ-воздух.
В качестве регулятора нулевого давления предназначен для пропорционального регулирования расхода газа в зависимости от разрежения на выходе либо в контрольной точке трубопровода и поддержания газовоздушной смеси в постоянном соотношении.
В качестве регулятора соотношения газ-воздух предназначен для получения смеси газ-воздух и автоматического поддержания полученной пропорции при изменении давления воздуха. Позволяет получить смесь газ-воздух в соотношении 1:1, а в случае установки в газовый тракт после регулятора соотношения газ-воздух дополнительного устройства регулировки расхода, например регулирующей заслонки, возможно получение смеси газ-воздух в пропорции 1:10.
При заказе регуляторов-стабилизаторов с присоединительными фланцами PN16 обязательно необходимо указывать в заявке: «с присоединительными фланцами PN16».
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Системы газораспределения и газопотребления, газовые рампы горелочных устройств, газомоторные установки и газопоршневые электростанции.
УСЛОВИЯ ПРИМЕНЕНИЯ:

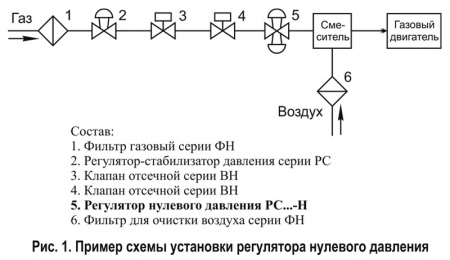

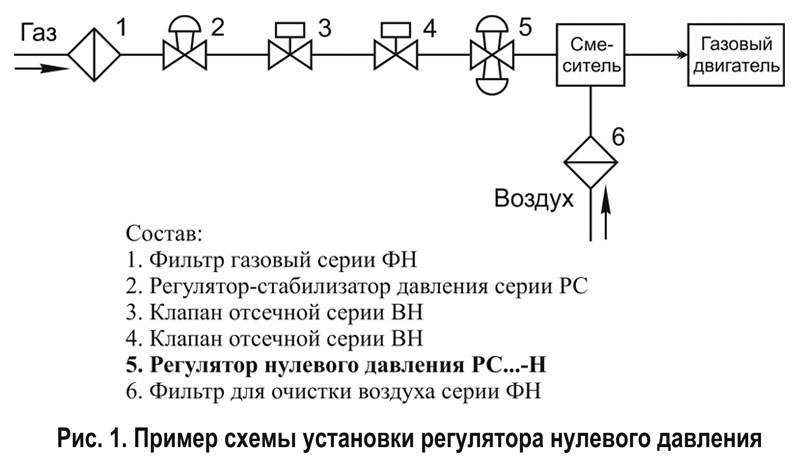

Регуляторы нулевого давления при наличии избыточного давления на входе регулятора и вакуумметрического давления на выходе - регулятор находится в открытом состоянии. При достижении выходного давления нулевого значения (потребление газа отсутствует) регулятор закрывается.
Регулятор соотношения газ-воздух управляется давлением из воздушной линии. Он регулирует выходное давление газа за регулятором в соотношении 1:1 к управляющему давлению воздуха. Тепловая мощность горелки изменяется с помощью исполнительного механизма, установленного на воздушной линии. Изменение давления в горелке оказывает одинаковое воздействие на расход газа и воздуха, так что газовоздушная смесь не изменяется. Регулирующая пружина позволяет увеличить диапазон соотношения до величины 1:10.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-40...+60 °C).
МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:
- Для регуляторов нулевого давления: 0,5 бар (500 мбар);
- Для регуляторов соотношения газ-воздух: 0,2 бар (200 мбар).
ДИАПАЗОН ДАВЛЕНИЙ НА ВЫХОДЕ:
- Для регуляторов нулевого давления: (-3...+5) мбар;
- Для регуляторов соотношения газ-воздух: (-10...+200) мбар.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- Любое, за исключением, когда труба располагается ниже продольной оси регулятора.
СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:
Не менее 9 лет.| Наименование регулятора | Исполнение | DN | Размеры, мм |
Масса,
кг
| ||||||

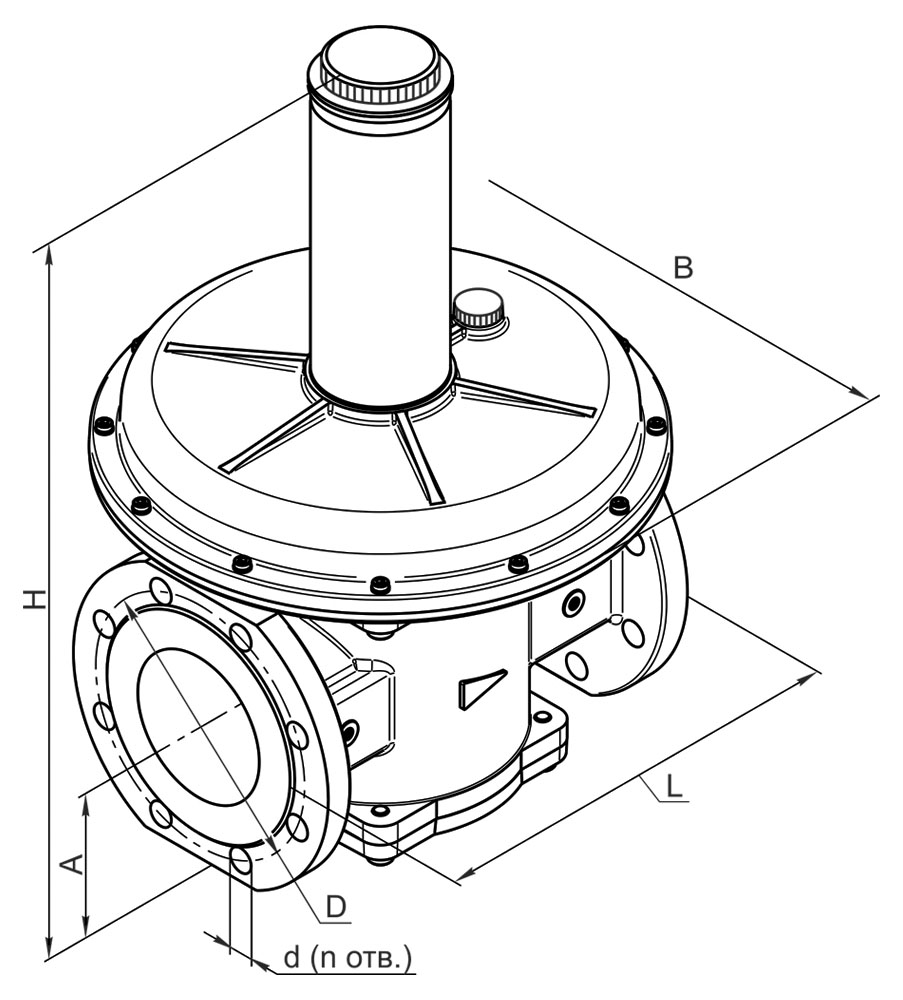

| L | B | H | A | D | d | n | ||||
| РС 2 - 0,5 - Н фл.
|
с присоеди-
нительными
фланцами
PN 16
| 50 | 230 | 250 | 398 | 76 | 125 | 18
| 4 | 8,5 |
| РС 2 - 0,5 - А фл.
| ||||||||||
| РС 21/2 - 0,5 - Н | 65 | 260
| 285 | 410 | 86 | 145
| 12 | |||
| РС 21/2 - 0,5 - А
| ||||||||||
| РС 3 - 0,5 - Н | 80 | 290
| 440 | 94 | 160
| 8 | 16 | |||
| РС 3 - 0,5 - А
| ||||||||||
| РС 4 - 0,5 - Н | 100
| 314
| 356
| 535 | 107 | 180 | 19 | |||
| РС 4 - 0,5 - А
| ||||||||||

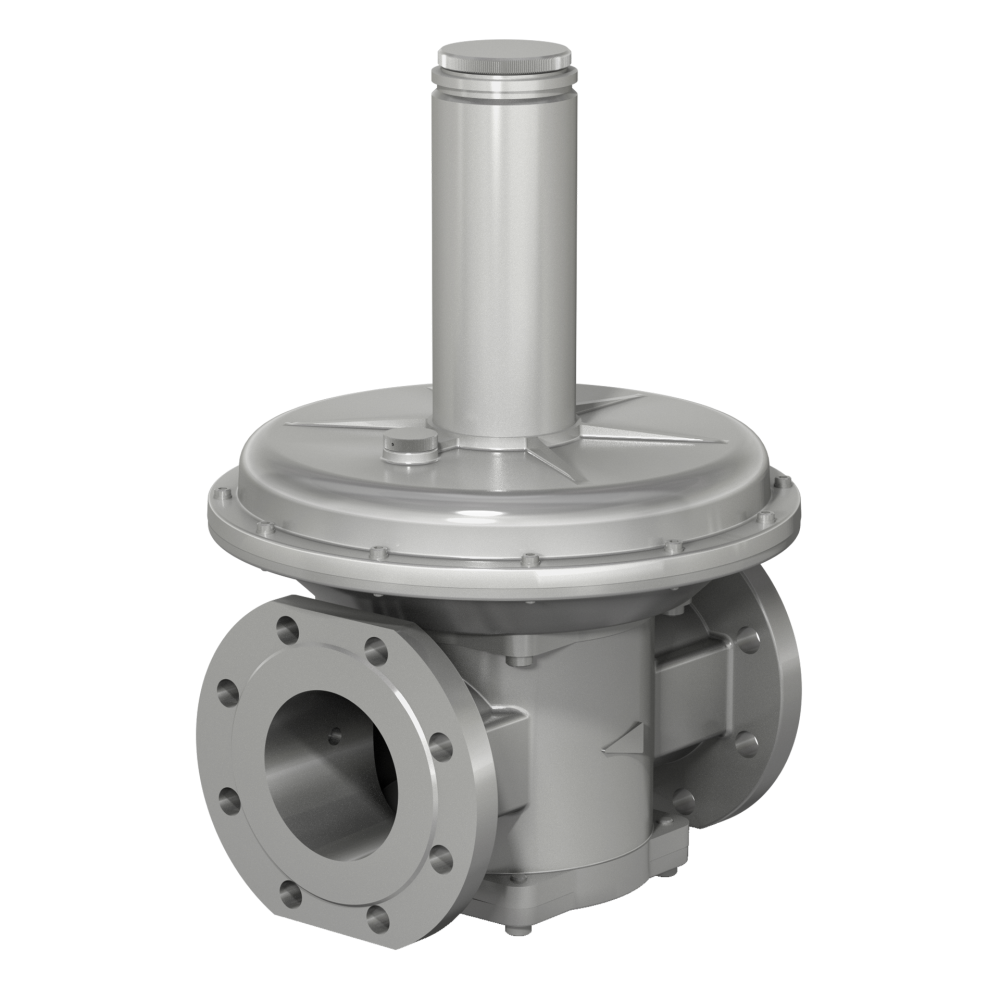

Регулятор РС21/2-0,5-Н (исполнение: с присоединительными фланцами PN 16), У3.1.
